4 inch fotomasker

Zhixing heeft een rijke ervaring in de productie van 4 inch fotomaskers, we hebben onze eigen verwerkings- en productiefabriek, de prijs is gunstig en we ondersteunen de aanpassing van verschillende maten, terwijl we hoge precisie garanderen, om aan alle eisen van klanten te voldoen, welkom om te raadplegen , kijk ernaar uit om met u samen te werken.

4 Inch Photomask is een zeer belangrijk apparaat in de optische industrie, dat voornamelijk wordt gebruikt in het productie- en productieproces van optische apparaten. Het toepassingsbereik van de maskerversie is zeer breed en bestrijkt vele gebieden, zoals elektronica, halfgeleiders, optica en chemie. De 4 Inch Photomask-technologie maakt de productie van productienauwkeurigheid op micronniveau en hoogwaardige sjablonen mogelijk, wat een belangrijke ondersteuning biedt voor de ontwikkeling van de optische industrie.

Op het gebied van de elektronica wordt de maskerversie voornamelijk gebruikt voor de productie van verschillende micro-elektronische componenten in elektronische producten, zoals transistors, geïntegreerde schakelingen, LED-chips enzovoort. Door middel van maskerplaattechnologie kan productienauwkeurigheid op micronniveau worden bereikt, waardoor het productieproces van elektronische componenten verfijnder en efficiënter wordt en de productiecapaciteit en productkwaliteit van de elektronica-industrie aanzienlijk worden verbeterd.

Ook in de halfgeleiderindustrie is de 4 Inch Photomask een onmisbaar apparaat. Halfgeleiderchip is een van de basiscomponenten in de moderne wetenschap en technologie, en maskerplaat is een onmisbaar productiehulpmiddel in het productieproces van halfgeleiderchips. Het 4 inch fotomasker kan de "lokale" verwerking en groei van halfgeleiderchips realiseren, waardoor de productie van halfgeleiderchips efficiënter en verfijnder wordt en de productiecapaciteit en productkwaliteit van de halfgeleiderindustrie worden verbeterd.

In de optische industrie wordt de maskerversie voornamelijk gebruikt voor de vervaardiging van uiterst nauwkeurige optische apparaten, zoals zonnepanelen, optische beschermfolies enzovoort. De maskerplaattechnologie kan een fijne controle van de vorm, grootte, dikte en andere parameters van het optische apparaat bereiken, optische apparaten van hoge kwaliteit produceren en de optische industrie sterker en sterker maken.

Maskerplaattechnologie wordt ook veel gebruikt in de chemie. Bij de chemische productie kan de maskerplaat precisieproductie op micronniveau bereiken, de productie van hoogwaardige composietmaterialen, chemische reagentia en farmaceutische producten en andere producten heeft een belangrijke bijdrage geleverd aan de ontwikkeling van de chemische industrie.

Samenvattend is het toepassingsbereik van maskerplaten in de optische industrie zeer breed en kan productienauwkeurigheid op micronniveau worden bereikt, wat de hoogwaardige ontwikkeling van de optische industrie bevordert. Met de voortdurende vooruitgang van wetenschap en technologie wordt de maskertechnologie ook voortdurend bijgewerkt en verbeterd, waardoor er een bredere ontwikkelingsruimte ontstaat voor de toekomstige ontwikkeling van de optische industrie.

Functie:

Er worden slechts enkele producten in de tabel weergegeven. Als u andere producten nodig heeft,

U kunt de klantenservice raadplegen

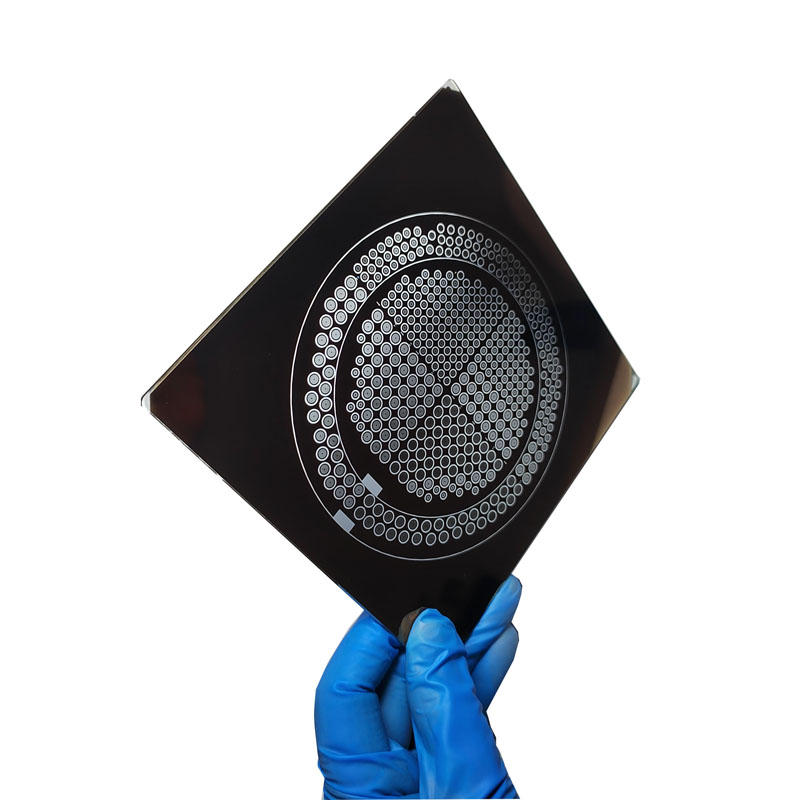

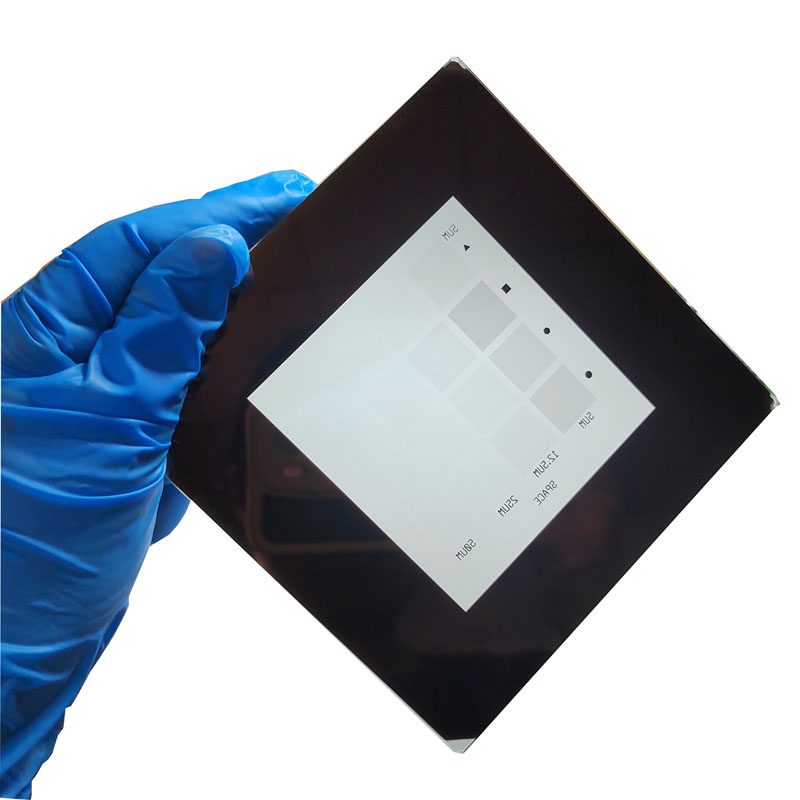

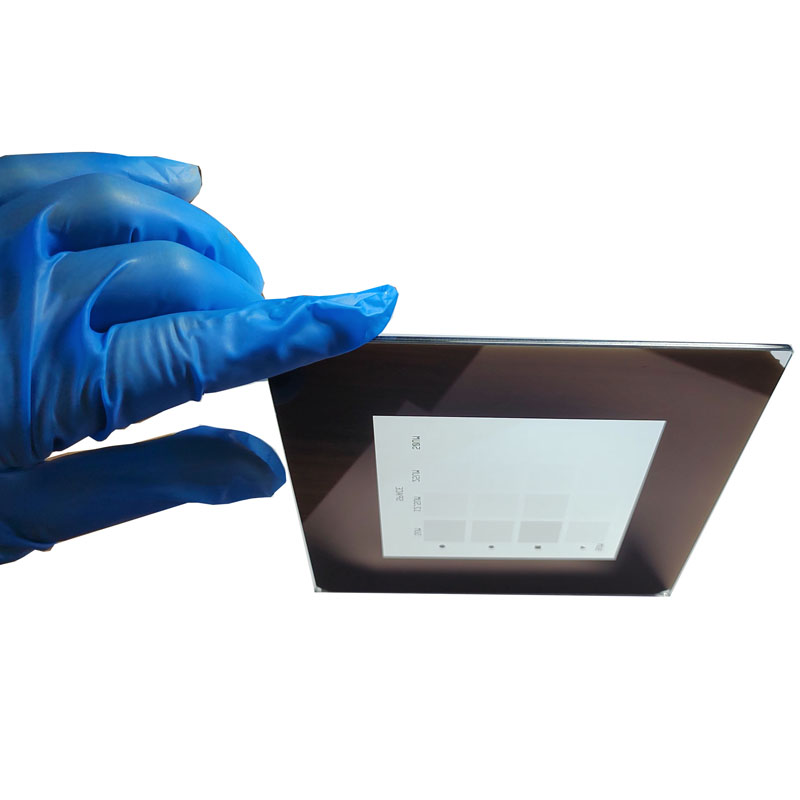

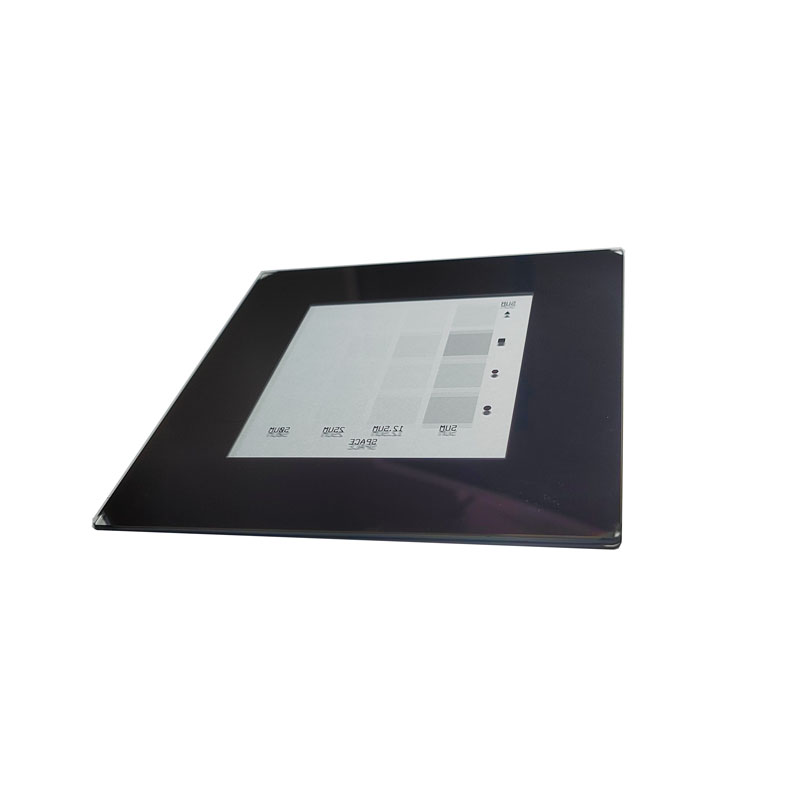

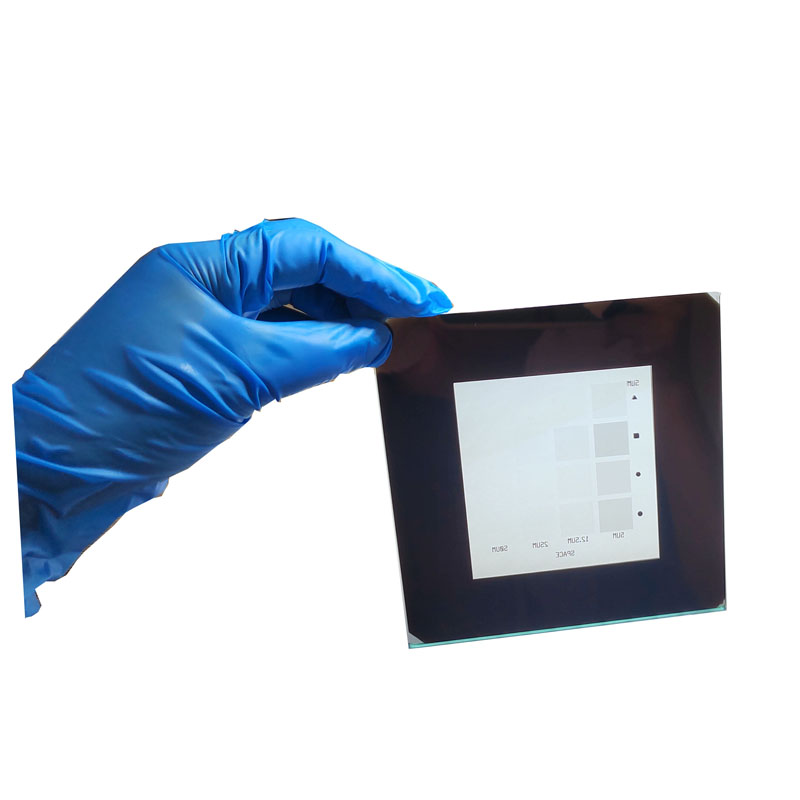

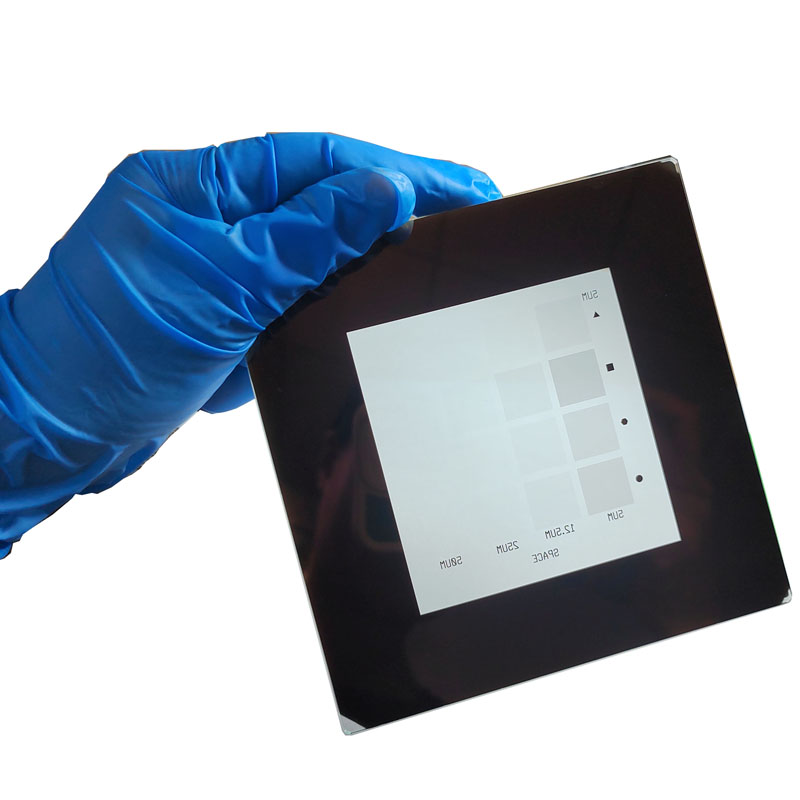

Fysieke weergave van glazen fotomaskerlithografieproducten

maakproces:

(1) Teken een lay-outbestand voor het maskerdradenkruis (GDS-formaat) dat kan worden herkend door het generatieapparaat

2) Gebruik een maskerloze lithografiemachine om het lay-outbestand te lezen, voer contactloze belichting (belichtingsgolflengte 405 nm) uit op het lege dradenkruis met lijm en verlicht het vereiste patroongebied op het dradenkruis om de fotoresist in dit gebied te maken. (meestal positieve lijm) ondergaat een fotochemische reactie

3) Na het ontwikkelen en fixeren lost de fotoresist in het belichte gebied op en valt eraf, waardoor de onderliggende chroomlaag bloot komt te liggen

4) Gebruik chroometsoplossing voor nat etsen, etst de blootgestelde chroomlaag om een ​​lichtdoorlatend gebied te vormen, en de chroomlaag beschermd door de fotoresist zal niet worden geëtst, waardoor een ondoorzichtig gebied ontstaat. Op deze manier worden vlakke patroonstructuren met verschillende lichttransmissies op het dradenkruis gevormd.

5) Gebruik indien nodig natte of droge methoden om de fotoresistlaag op het dradenkruis te verwijderen en maak het dradenkruis schoon.
