Wit paneel Keramisch kalibratiebord met zwart patroon

Zhixing heeft een rijke ervaring met keramische kalibratiebord met wit paneel, zwart patroon en kan er tegelijkertijd voor zorgen dat de productnauwkeurigheid voldoet aan de eisen van klanten, de aanpassing van verschillende modellen ondersteunen en kijken ernaar uit om met u samen te werken.

Het White Panel Black Pattern Ceramic Calibration Board is een hulpmiddel voor het kalibreren en meten van robots voor uiterst nauwkeurige machine vision-toepassingen. Het is geschikt voor industriële automatiseringsproductielijnen, robotvisiesystemen, 3D-scannen, CNC-bewerkingen en inspectie. Het kalibratiebord kan worden gebruikt om de positie en houding van de robot te meten, de precisie en nauwkeurigheid van de robot te verbeteren, de werkefficiëntie te verbeteren en de productiekosten en het werkrisico te verlagen.

De eisen van het White Panel Black Pattern Ceramic Calibration Board zijn zeer streng en vereisen hoge stabiliteit en hoge precisie, evenals anti-interferentieprestaties en hoge herhaalbaarheid. Daarom kunnen alleen fabrikanten met uitstekende optische kwaliteit en nauwkeurige productieprocessen zulke moeilijke kalibratieplaten produceren.

Kortom, het White Panel Black Pattern Ceramic Calibration Board is een high-end machine vision-meet- en kalibratietool die de precisie en nauwkeurigheid van robotachtige en geautomatiseerde productielijnen kan verbeteren, geschikt voor een verscheidenheid aan industriële velden, en is een onmisbaar onderdeel van moderne intelligente productie en geautomatiseerde productie. Het White Panel Black Pattern Ceramic Calibration Board is een hulpmiddel voor het kalibreren en meten van robots voor uiterst nauwkeurige machine vision-toepassingen. Het is geschikt voor industriële automatiseringsproductielijnen, robotvisiesystemen, 3D-scannen, CNC-bewerkingen en inspectie. Het kalibratiebord kan worden gebruikt om de positie en houding van de robot te meten, de precisie en nauwkeurigheid van de robot te verbeteren, de werkefficiëntie te verbeteren en de productiekosten en het werkrisico te verminderen.

De eisen van het White Panel Black Pattern Ceramic Calibration Board zijn zeer streng en vereisen hoge stabiliteit en hoge precisie, evenals anti-interferentieprestaties en hoge herhaalbaarheid. Daarom kunnen alleen fabrikanten met uitstekende optische kwaliteit en nauwkeurige productieprocessen zulke moeilijke kalibratieplaten produceren.

Kortom, het White Panel Black Pattern Ceramic Calibration Board is een high-end machine vision-meet- en kalibratietool die de precisie en nauwkeurigheid van robotachtige en geautomatiseerde productielijnen kan verbeteren, geschikt voor een verscheidenheid aan industriële velden, en is een onmisbaar onderdeel van moderne intelligente productie en geautomatiseerde productie.

FUNCTIE:

Essentiële details

Aangepaste ondersteuning: OEM, ODM

Plaats van herkomst: Zhejiang, China

Merknaam: Zhixing

Modelnummer: ZX

Productnaam: Wit paneel Zwart patroon keramische kalibratiekaart

Materiaal: keramiek

Kleur wit

Precisie: ±0,001

Kenmerk: Breekbaar

Toepassing: machinevisie

Functie: Kalibratie

Gewicht: ± 15 g

Type:Optische accessoires

Gebruik: meetapparatuur

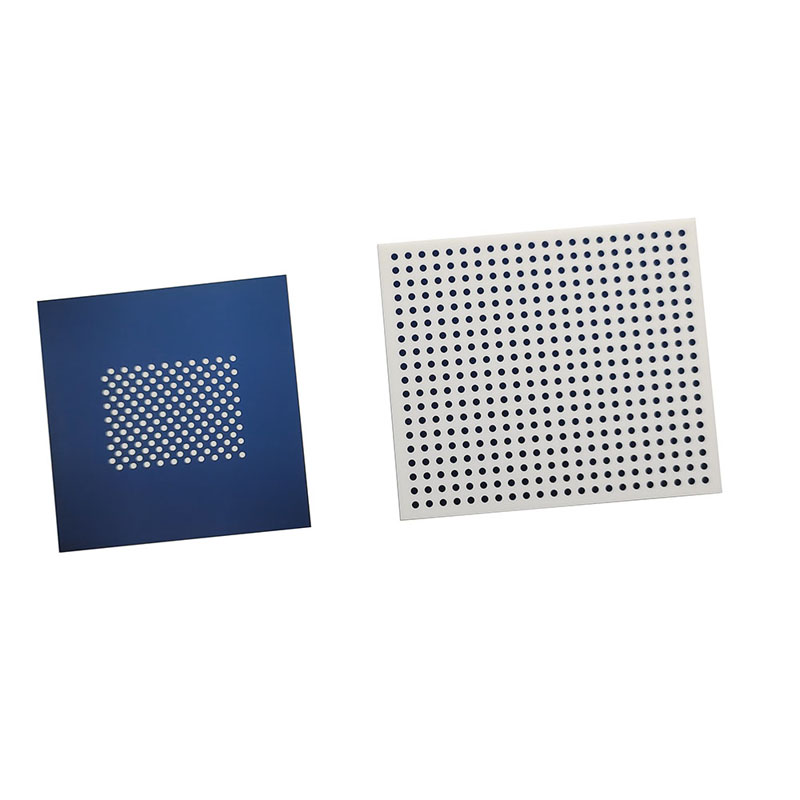

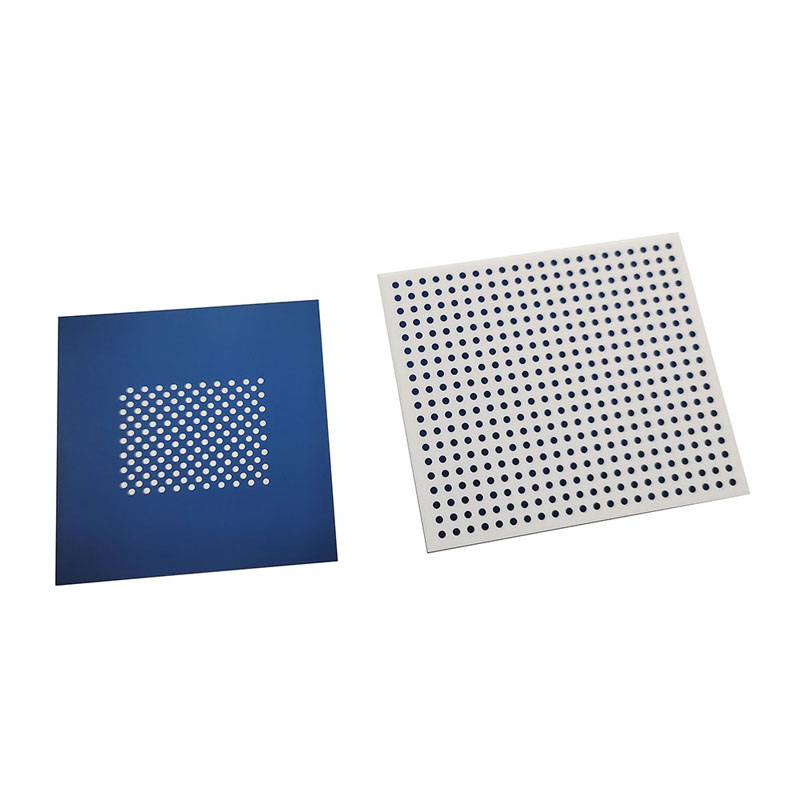

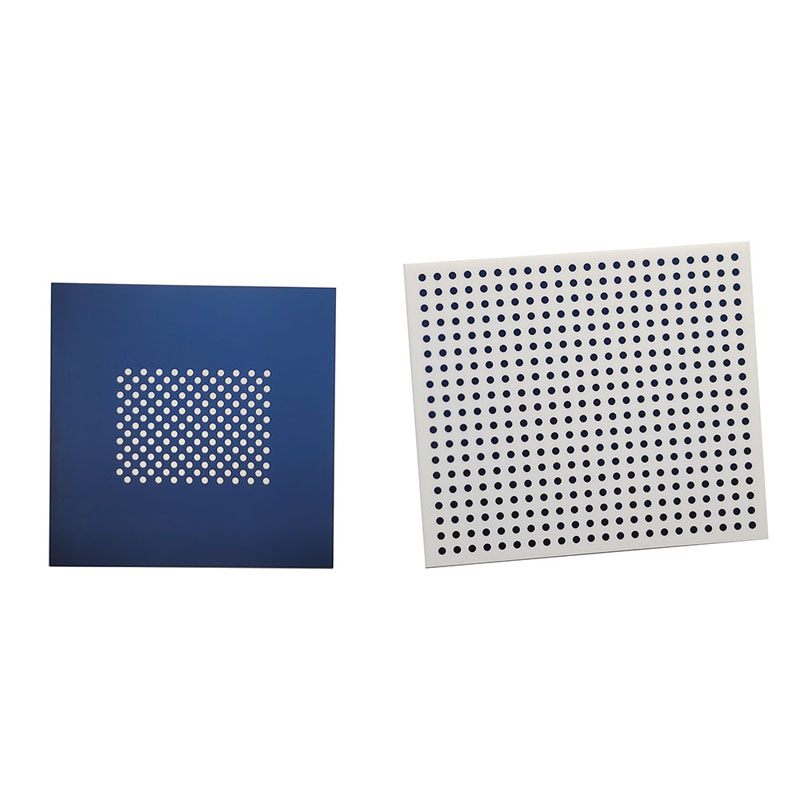

Blauw paneel wit patroon VS blauw patroon wit paneel

Detailweergave van wit patroon

Voorzorgsmaatregelen voor het gebruik van het keramische kalibratiebord met wit paneel en zwart patroon:

1. Het aantal kalibratiebeelden ligt doorgaans tussen de 15 en 25. Het aantal beelden is te klein, wat gemakkelijk tot onnauwkeurige kalibratieparameters kan leiden.

2. De afbeeldingsgrootte van de kalibratieplaat bedraagt ​​ongeveer 1/4 tot tweemaal de totale afbeelding, en de grootte zal verschillen afhankelijk van de verschillende scènes.

3. Gebruik de hulplichtbron om de kalibratieplaat te polijsten om ervoor te zorgen dat de helderheid van de kalibratieplaat voldoende en uniform is.

4. De afbeelding van de kalibratieplaat mag niet overmatig worden geëxplodeerd, wat zal leiden tot een verschuiving van de contourextractie van kenmerken, en dus tot een onnauwkeurige extractie van het cirkelcentrum.

5. De beeldvorming van de kalibratieplaat mag geen duidelijke defocusseringsafstand hebben. Wanneer onscherpte optreedt, kunnen de afstand van de kalibratieplaat, de grootte van het diafragma en de beeldafstand worden aangepast door aan te passen (voor de lens met vaste focus betekent scherpstellen meestal het aanpassen van de beeldafstand).

6. Tijdens het kalibratieproces kunnen het diafragma en de brandpuntsafstand van de camera niet worden gewijzigd, wat opnieuw moet worden gekalibreerd.

7. Het aantal kalibratieplaatafbeeldingen moet de gehele meetruimte en het gehele meetveld bestrijken. Het camerabeeld wordt in vier kwadranten verdeeld. Er moet voor worden gezorgd dat de vastgelegde kalibratieplaatbeelden gelijkmatig over de vier kwadranten zijn verdeeld. In elk kwadrant wordt aanbevolen om twee keer in verschillende richtingen te kantelen.

Toepassingsscenario

ISO-kwaliteitsmanagementsysteemcertificaat

Tentoonstelling foto's
