Voorbeeld 1: De parameters van de cilindrische spiegel worden weergegeven in Figuur 1: D1=40 mm, D2=30 mm, R=60 mm, rechthoekig.

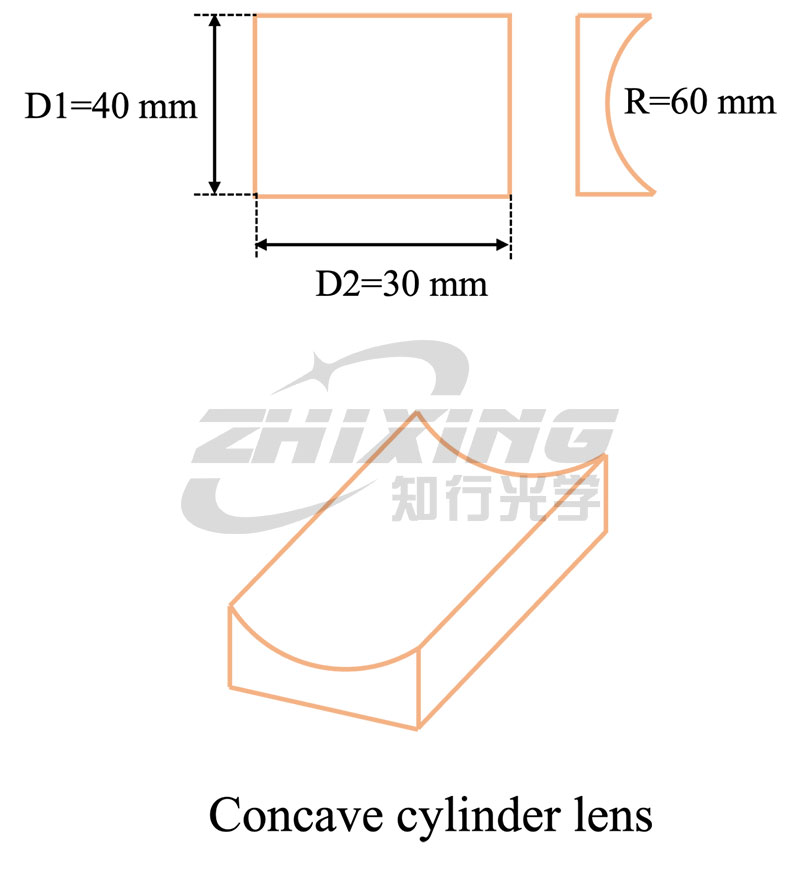

Figuur 1: Schematisch diagram van concave oppervlakteparameters
Voer op basis van de bovenstaande parameters de relevante parameters (R, type, D1, D2, Shape) in het rode vak op de selectiewebpagina in, zoals weergegeven in Figuur 2. De tool berekent automatisch het beschikbare Fno-bereik voor het overeenkomstige model (groene vak):

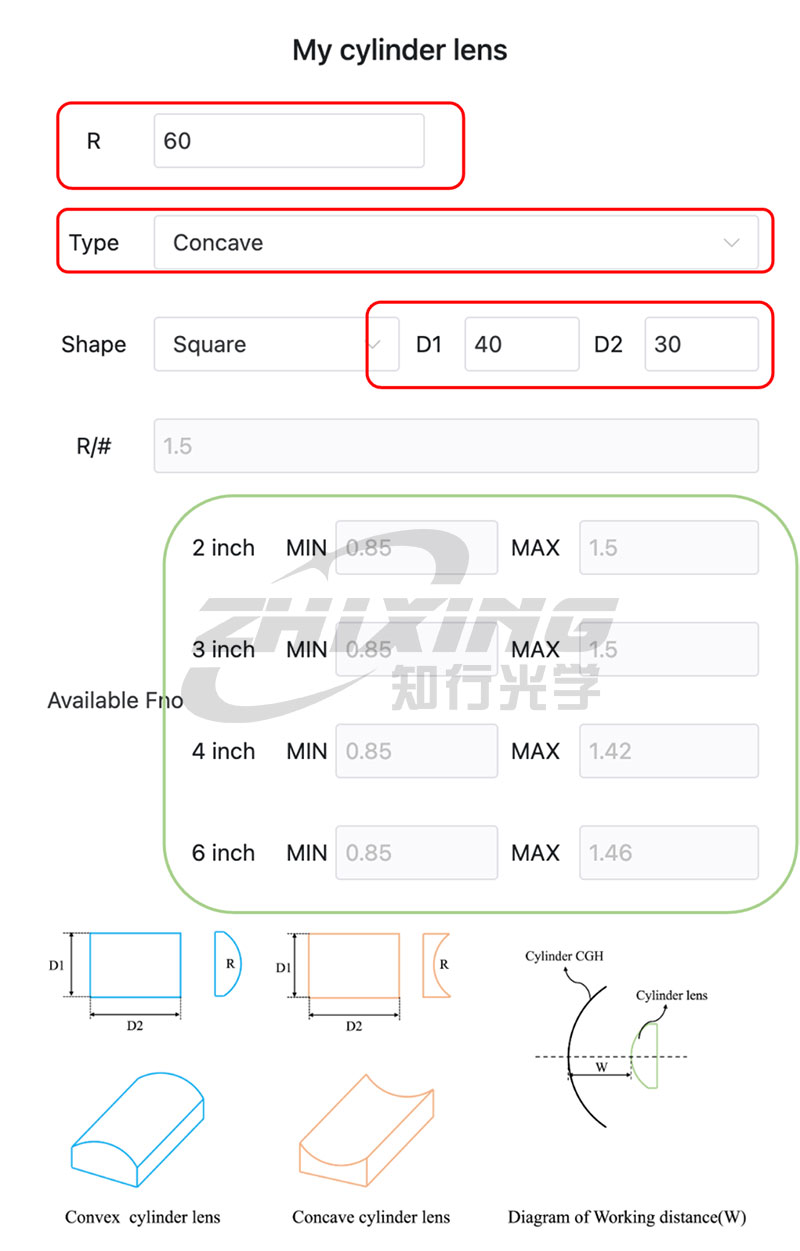

Figuur 2: Parameterinvoer en uitvoer van Fno-berekeningen
Op basis van het groene kader hierboven worden zes modellen aanbevolen (zie tabel in bijlage 1):
2 inch: ZX2100, ZX2150
3 inch: ZX3100, ZX3150
4 inch: ZX4100
6 inch: ZX6100
Voorbeeld 2: Cilindrische spiegelparameters zijn als volgt: D1=30 mm, D2=40 mm, R=60 mm, rechthoekig.
W (afstand van het CGH-achteroppervlak tot het cilinderhoekpunt) wordt bepaald op basis van het werkelijke optische pad van de klant.

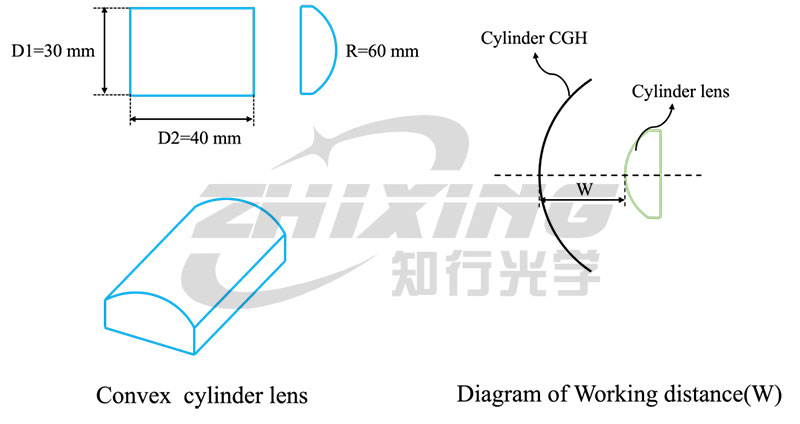

Figuur 1: Schematisch diagram van convexe oppervlakteparameters
Voer op basis van de bovenstaande parameters de relevante parameters (R, type, D1, D2, Shape, W) in het rode vak op de selectiewebpagina in, zoals weergegeven in Figuur 2. De tool berekent automatisch het beschikbare Fno-bereik voor het overeenkomstige model (groene vak):

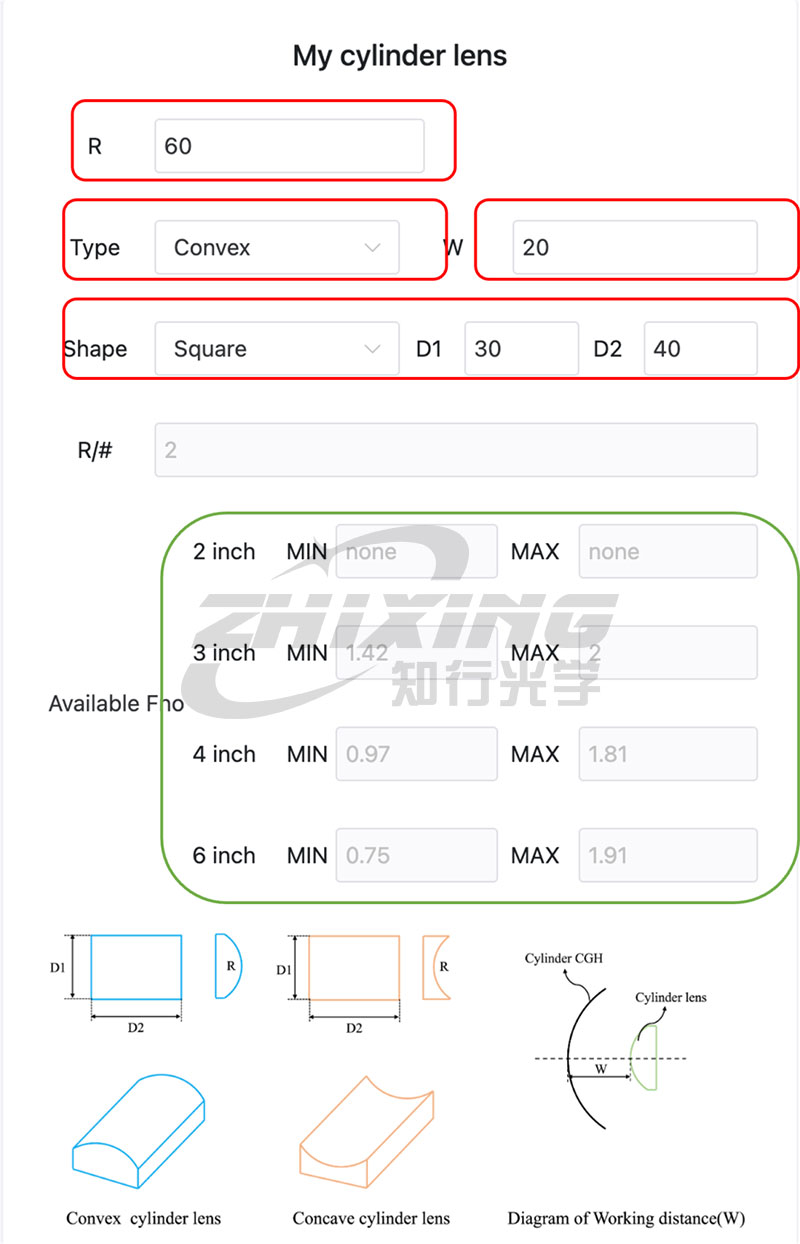

Figuur 2: Invoer van convexe oppervlakteparameters en uitvoer van Fno-berekeningen
Op basis van het groene kader hierboven worden zes modellen aanbevolen (zie tabel in bijlage 1):
2-inch: Geen
3 inch: ZX3150, ZX3200
4 inch: ZX4100, ZX4150
6 inch: ZX6100, ZX6150
