In de optische productie-industrie zijn veel mensen die met cilindrische lenzen werken dit lastige moment tegengekomen: een verkoper heeft zojuist de cilindrische lenstekening van een klant ontvangen, of R&D is net klaar met het ontwerpen van een nieuwe lens, om deze vervolgens aan de proces- of testingenieur te overhandigen. Iedereen verzamelt zich rond de tekening en vraagt zich onvermijdelijk af:
"Met welk CGH-model moet deze cilinder worden gecombineerd om te testen?"
"In welke richting wordt de Fno berekend? Hoe pas ik de interferometer aan om overstroming te voorkomen?"
Het selecteren van een cilindrische CGH is altijd een technische taak geweest. U moet de kromtestraal berekenen, de richting van de generatrix bepalen en rekening houden met de opening van de interferometer. Handmatige berekeningen zijn tijdrovend en foutgevoelig.
Testen zou niet zo pijnlijk moeten zijn.
Om iedereen volledig afscheid te laten nemen van het tijdperk van het "blind raden" van het model aan de hand van tekeningen, hebben we een intelligente cilindrische CGH automatische selectiesoftware ontwikkeld.
Nu hoeft u niet langer dikke parameterhandleidingen door te spitten of complexe geometrische afleidingen uit te voeren. U hoeft alleen maar in een mum van tijd een ‘invul-the-blank’-expert te worden, door de kerngegevens uit uw tekeningen in te typen:
Cilindervorm en convexiteit (oppervlak of lijn? concaaf of convex?)
Straal van kromming
Afmetingen lichttransmissie in twee richtingen (langs de generatrix en loodrecht op de generatrix)
De rest wordt afgehandeld door de software. Klik op "OK" en het systeem zal automatisch het meest geschikte CGH-model en het beste Fno-matchingschema bepalen en nauwkeurig aanbevelen!
In dit artikel nemen we u mee door een praktische ervaring met dit 'selectiehulpmiddel', waarbij we zien hoe het de complexe voorbereidingswerkzaamheden voor cilinderinspectie vereenvoudigt tot slechts 'het invoeren van vier parameters'.
Selectiewebsite
http://www.zhixingoptics.com/xuanxing
Selectie-interface

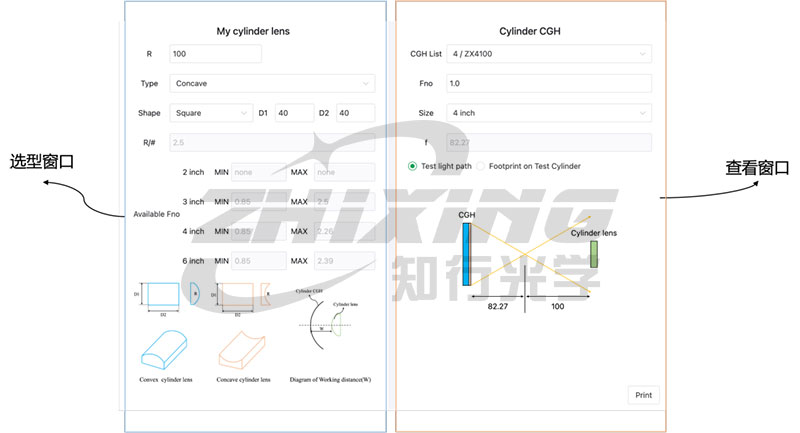

Na het invoeren van de URL verschijnt de interface zoals weergegeven in Figuur 1, met daarin twee vensters.
Het blauwe vak aan de linkerkant is het selectievenster, waarvan de belangrijkste functie is het invoeren van cilindrische parameters, waaronder R-waarde, convexiteit (Type, dat kan worden geschakeld tussen Concaaf en Convex), vorm (Vorm, dat kan worden geschakeld tussen vierkant, cirkel en ellips) en grootte;
Het gele vak aan de rechterkant is het kijkvenster, voornamelijk voor het bekijken van de door ons bedrijf verkochte modellen en de spotdekking van het te testen asferische oppervlak;
Figuur 1: Algemeen interfacediagram van de selectietool
I. Selectievenster
Het blauwe vak aan de linkerkant is het selectievenster, dat twee hoofdfuncties heeft:
◆Functie 1: Cilindrische spiegelparameters invoeren
R: kromtestraal van de cilindrische spiegel. Voer een absolute waarde in.
Type: Selecteer concaaf of convex.
Vorm: Selecteer de vorm van de cilindrische spiegel (rechthoekig of elliptisch; vierkant en cirkel zijn speciale vormen van respectievelijk rechthoek en ellips).
D1: Opening met krommingsrichting.
D2: Opening zonder krommingsrichting.
R/#: F/# van de cilindrische spiegel. Dit kan niet worden ingevoerd; het wordt automatisch berekend.
W: Wanneer Convex is geselecteerd bij Type, moet de werkafstand (axiale afstand CGH vanaf het cilinderpunt) worden ingevoerd. Om veiligheidsredenen wordt aanbevolen om de afstand in te stellen op 10 mm of meer.
◆Functie 2: aanbevolen Fno-bereiken uitvoeren voor verschillende formaten

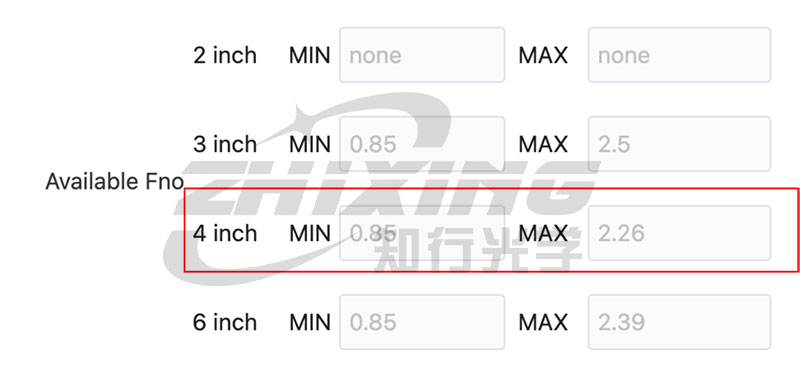

Na het invoeren van de relevante parameters voor de cilindrische lens, zal de software voorgestelde Fno-bereiken voor verschillende maten uitvoeren. Als de parameters voor de te testen cilindrische lens worden ingevoerd in het selectievak in Figuur 1, zal de selectiesoftware de voorgestelde Fno-bereiken weergeven, zoals weergegeven in Figuur 2:
Voor 2-inch lenzen wordt "geen" weergegeven, wat aangeeft dat er geen beschikbare modellen voor 2-inch lenzen zijn. Er zijn allemaal modellen beschikbaar voor 3-inch, 4-inch en 6-inch lenzen.
Voor 3-inch beeldschermen varieert de Fno van 0,85 tot 2,5. Verwijzend naar de tabel in bijlage 1 zijn er drie modellen beschikbaar voor 3-inch beeldschermen: ZX3100, ZX3150 en ZX3200.
Voor 4-inch beeldschermen varieert de Fno van 0,85 tot 2,26. Verwijzend naar de tabel in bijlage 1 zijn er drie modellen beschikbaar voor 4-inch beeldschermen: ZX4100, ZX4150 en ZX4200.
Voor 6-inch beeldschermen varieert de Fno van 0,85 tot 2,39. Zie de tabel in bijlage 1: er zijn drie modellen beschikbaar voor 6-inch beeldschermen: ZX6100, ZX6150 en ZX6200.
Figuur 2: Aanbevolen modelselectie

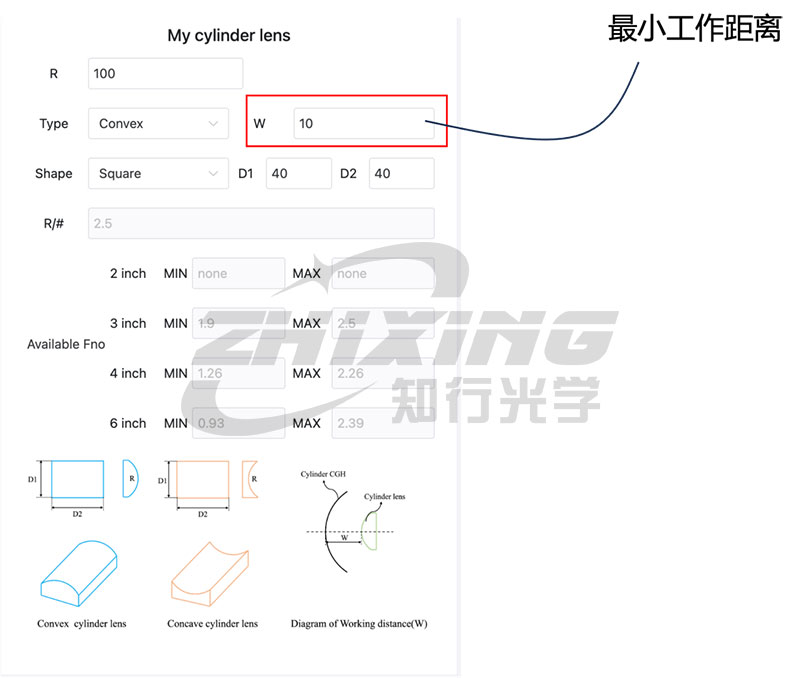

Bovenstaande toont de keuze voor een concaaf oppervlak. Als een cilindrisch oppervlak met dezelfde parameters wordt gewijzigd in een convex oppervlak, is de selectie-interface als volgt. W is de minimale afstand tussen het grafische CGH-oppervlak en het vaste punt van het convexe oppervlak (aanbevolen wordt groter dan 10 mm).
Figuur 3: Interface voor convexe oppervlakteselectie
Voor 2-inch beeldschermen "geen", wat aangeeft dat er geen beschikbare modellen zijn.
Voor 3-inch beeldschermen varieert de Fno van 1,9 tot 2,5. Zie bijlage 1: het 3-inch model ZX3200 kan worden geselecteerd.
Voor 4-inch beeldschermen varieert de Fno van 1,26 tot 2,26. Zie bijlage 1: de 4-inch modellen ZX4150 en ZX4200 kunnen worden geselecteerd.
Voor 6-inch beeldschermen varieert de Fno van 0,93 tot 2,39. Zie bijlage 1: de 6-inch modellen ZX6100, ZX6150 en ZX6200 kunnen worden geselecteerd.
II. Bekijk venster
Het gele vak aan de rechterkant is het weergavevenster, dat twee hoofdfuncties heeft:
◆Functie 1: Bekijk beschikbare modellen op basis van het aanbevolen Fno-bereik aan de linkerkant.

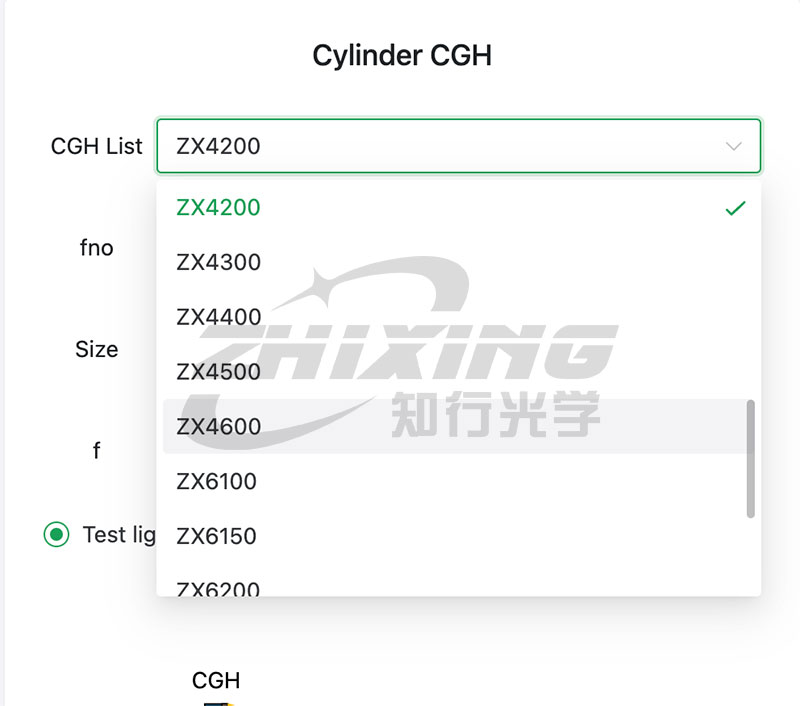

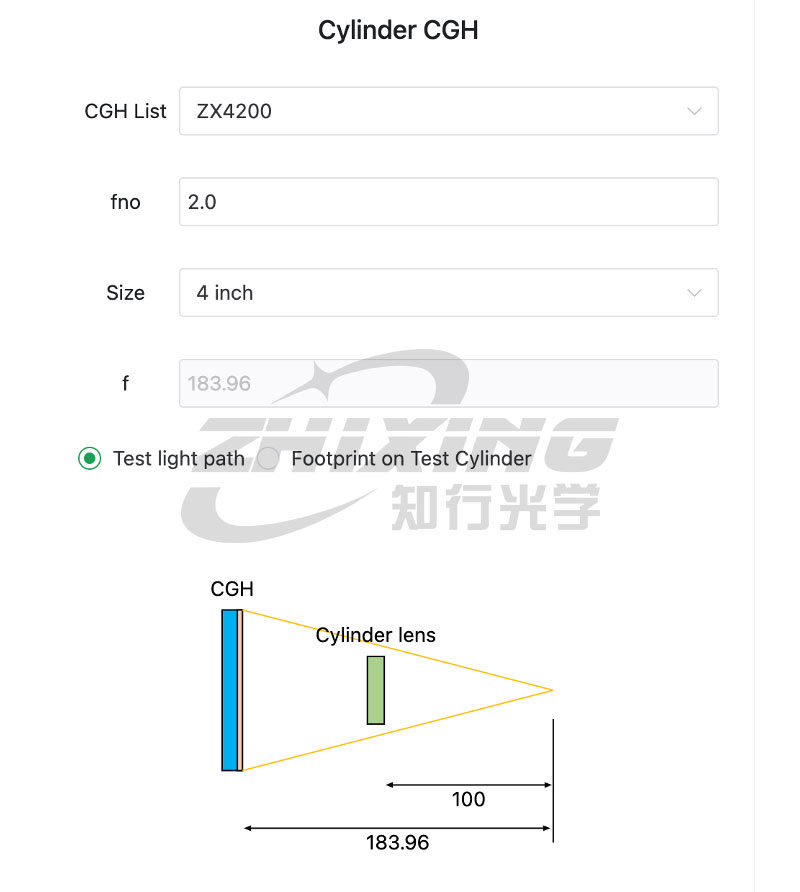

In dit voorbeeld wordt ZX4200 geselecteerd uit het vervolgkeuzemenu in de kolom CGHlist. Fno, Grootte en F worden automatisch berekend.
Figuur 4: vervolgkeuzevenster Model
U kunt twee diagrammen bekijken:
1) Optisch paddiagram (inclusief afstandsinformatie), zoals weergegeven in figuur 5:
Figuur 5: Test optisch paddiagram

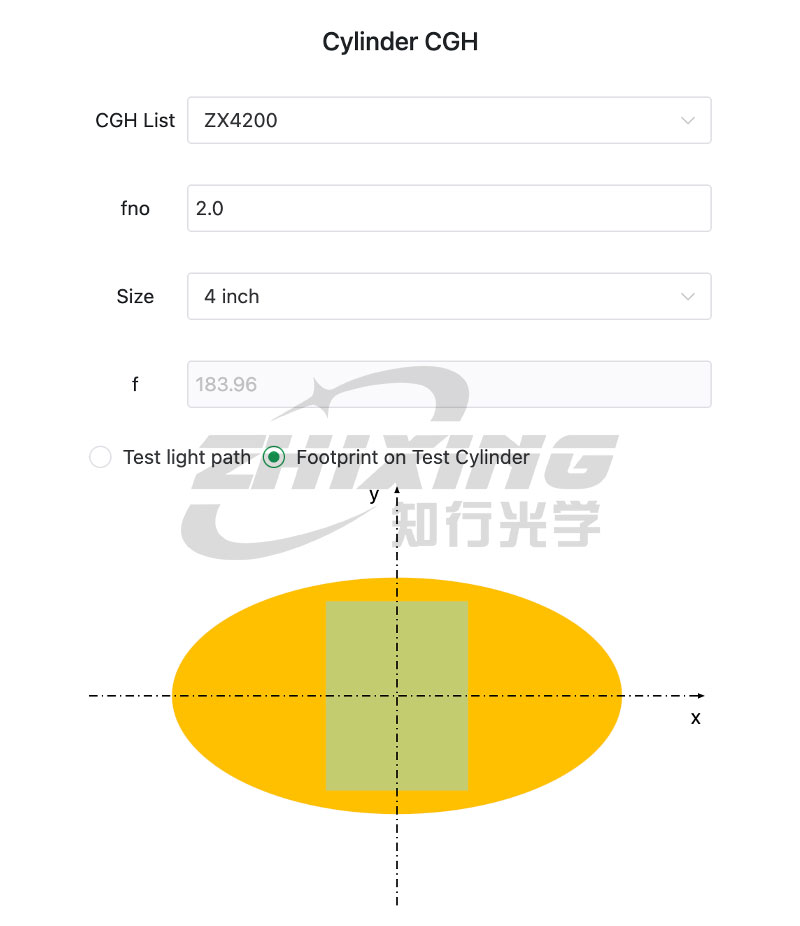

2) Voor het concave oppervlak in Figuur 1 wordt de spotdekking van de drie modellen (ZX4100, ZX4150, ZX4200) van de 4-inch cilindrische CGH weergegeven in Figuur 6. Onderaan wordt een energieverhouding weergegeven. Hoe kleiner de waarde van de waarde groter dan 1, hoe meer pixels kunnen worden gedetecteerd en hoe hoger de resolutie. Van de drie modellen heeft de ZX4200 de kleinste energieverhouding (1,26), die hoger is dan de andere twee modellen.
Figuur 6: Lichtvlekdekkingskaart
◆Functie 2: Aangepaste modellen bekijken

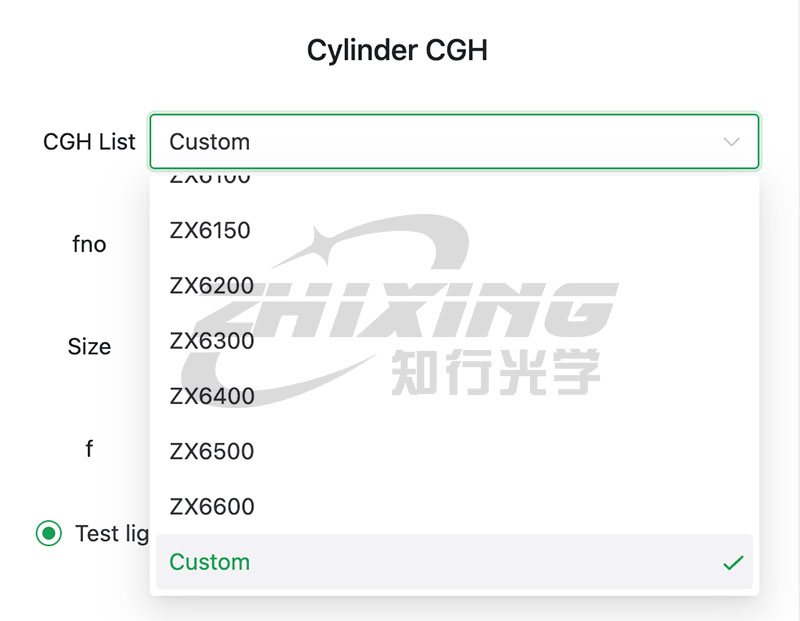

Als de voorgestelde modellen aan de linkerkant buiten onze lijst met productmodellen vallen, zoals een voorgestelde Fno tussen 4.3 en 4.6, en ons bedrijf heeft geen Fno in dit bereik, dan moet u deze aanpassen. Selecteer "Aangepast" in de CGH-lijstkolom, zoals weergegeven in Figuur 7:
Figuur 7: Een aangepast model selecteren

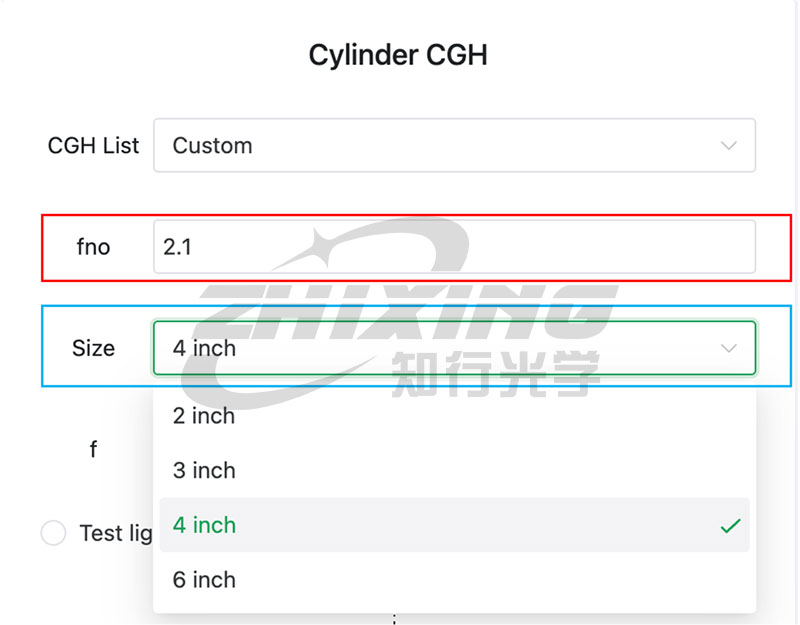

Voer fno in het rode vak in en selecteer het model in het blauwe vak. In dit voorbeeld is het aanbevolen bereik voor 4-inch Fno [1,35 2,37]. U kunt fno=2.1 definiëren.
Figuur 8: Voorbeeld van een aangepast vensterinvoeritem
Op basis van het aangepaste modelnummer kunt u het optische paddiagram en het lichtvlekdekkingsdiagram bekijken om te bepalen of de cilindrische lens kan worden getest met het aangepaste model.
Bijlage 1: Lijst met cilindrische CGH-modellen
Modelnaam Uitleg: ZX-ABCD: A: vertegenwoordigt de grootte van de cilindrische CGH; BCD: vertegenwoordigt de Fno van de cilindrische CGH.
Voorbeeld 1: ZX4200-model: 4 inch; Fnr: 2.0
Voorbeeld 2: ZX6100-model: 6 inch; Fnr: 1.0
Een lijst met CGH-modellen van verschillende maten is als volgt:

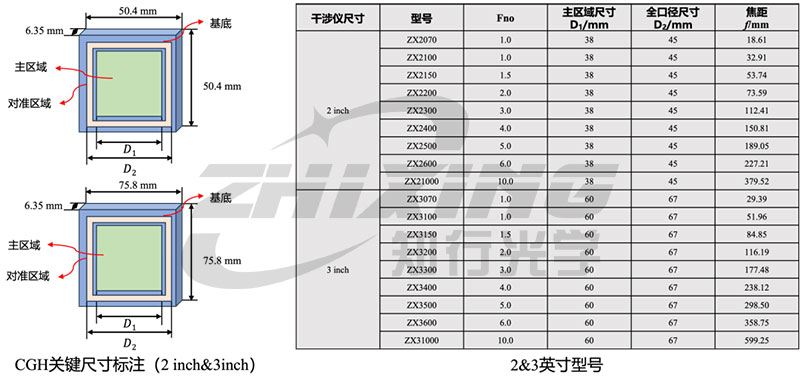

Tabel 1: Belangrijkste parameters van 2-inch en 3-inch cilindrische CGH

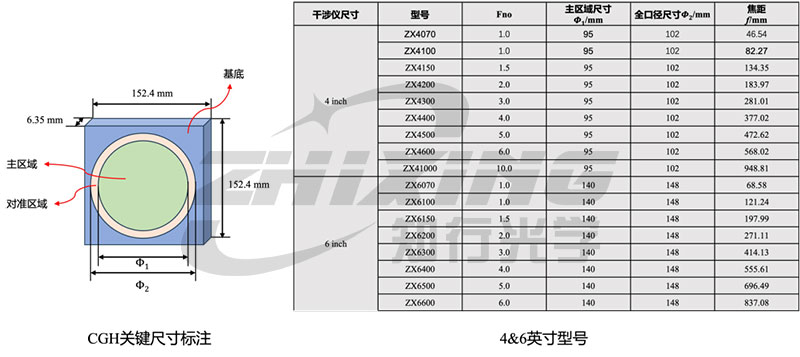

Tabel 2: Belangrijkste parameters van 4-inch en 6-inch cilindrische CGH
