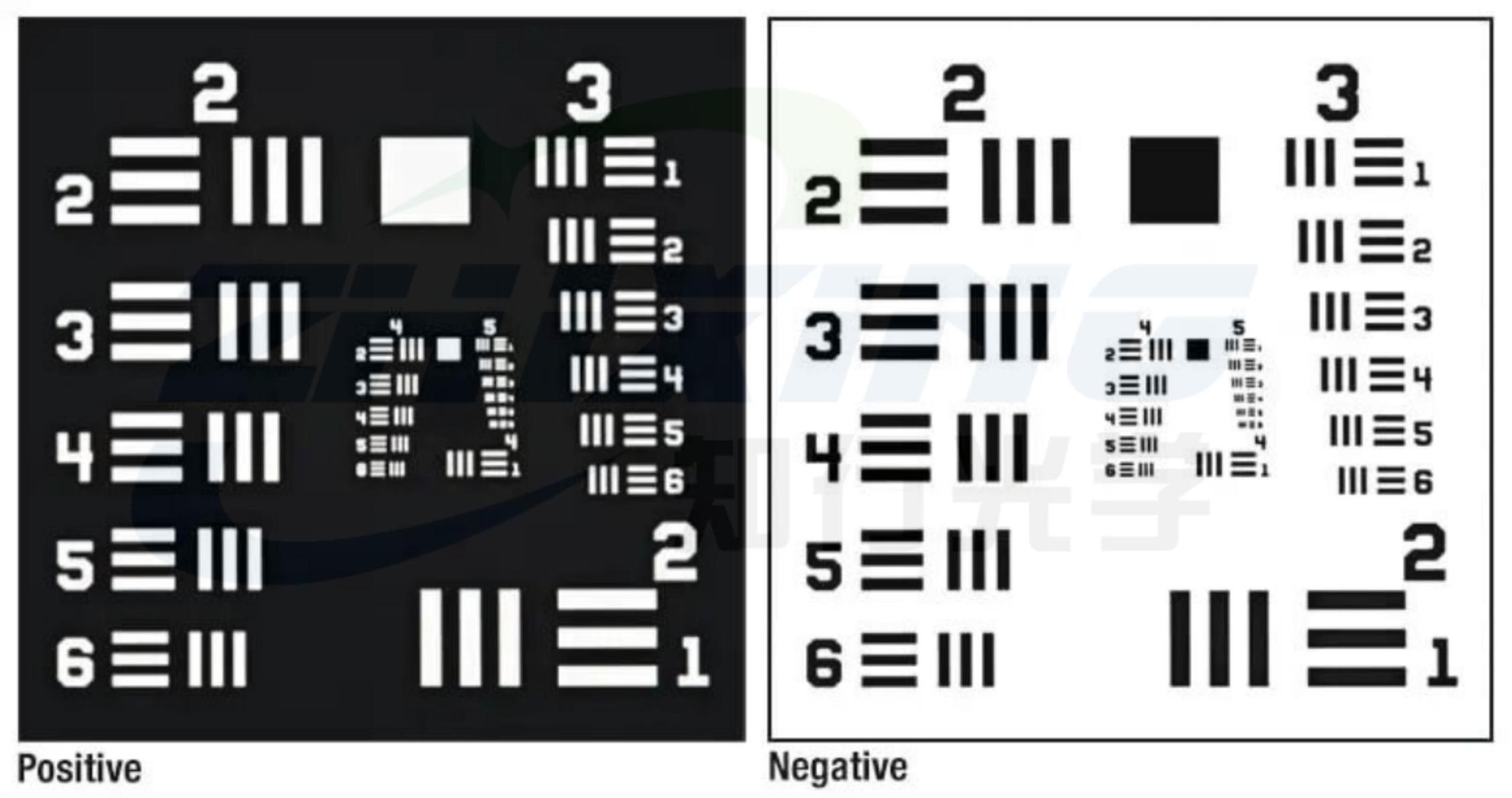

01 Wat is het standaardresolutiedoel van het Amerikaanse leger? Het US Army Standard Resolution Target (USAF 1951 Resolution Target) is een van de meest gebruikte standaardresolutietestinstrumenten in de optische industrie. Het maakt gebruik van een gestandaardiseerde opstelling van zwarte en witte lijnen om het kleinste detail te bepalen dat een lens kan oplossen.
Simpel gezegd: het aantal lijnen dat een lens duidelijk kan scheiden, vertegenwoordigt het oplossend vermogen ervan. Omdat de testmethode intuïtief en gestandaardiseerd is, wordt het testbord met standaardresolutie van het Amerikaanse leger al lang gebruikt voor:
◆ R&D-verificatie van optische lenzen
◆ Testen van lensprestaties in de fabriek
◆ Evaluatie van de resolutie van het beeldsysteem
◆ Kalibratie en acceptatie van opto-elektronische apparatuur. Voor high-end lenzen is het een onmisbare teststandaard geworden.
02 Waarom kunnen we niet uitsluitend vertrouwen op golffronttesten? Met golffronttesten kan de optische kwaliteit van de lens zelf worden beoordeeld, zoals:
◆ Vormfout van het oppervlak
◆ Aberratiecontrole
◆ RMS/PV-index.
Bij toepassingen in de echte wereld omvat de uiteindelijke impact op de beeldprestaties echter ook:
◆ Matching van CCD/CMOS-pixelgrootte
◆ Sensorverpakkingsfout
◆ Nauwkeurigheid van systeemmontage
◆ Werkelijke scherpstelstatus.
Met andere woorden: bij golffronttesten wordt de lens zelf gemeten, terwijl Amerikaanse militaire standaardtesten het hele opto-elektronische systeem verifiëren. Waar klanten uiteindelijk om geven zijn niet de theoretische parameters van de lens, maar de vraag of het systeem doeldetails echt kan weergeven. Dit is precies de reden waarom Amerikaanse militaire standaardtests onvervangbaar zijn.

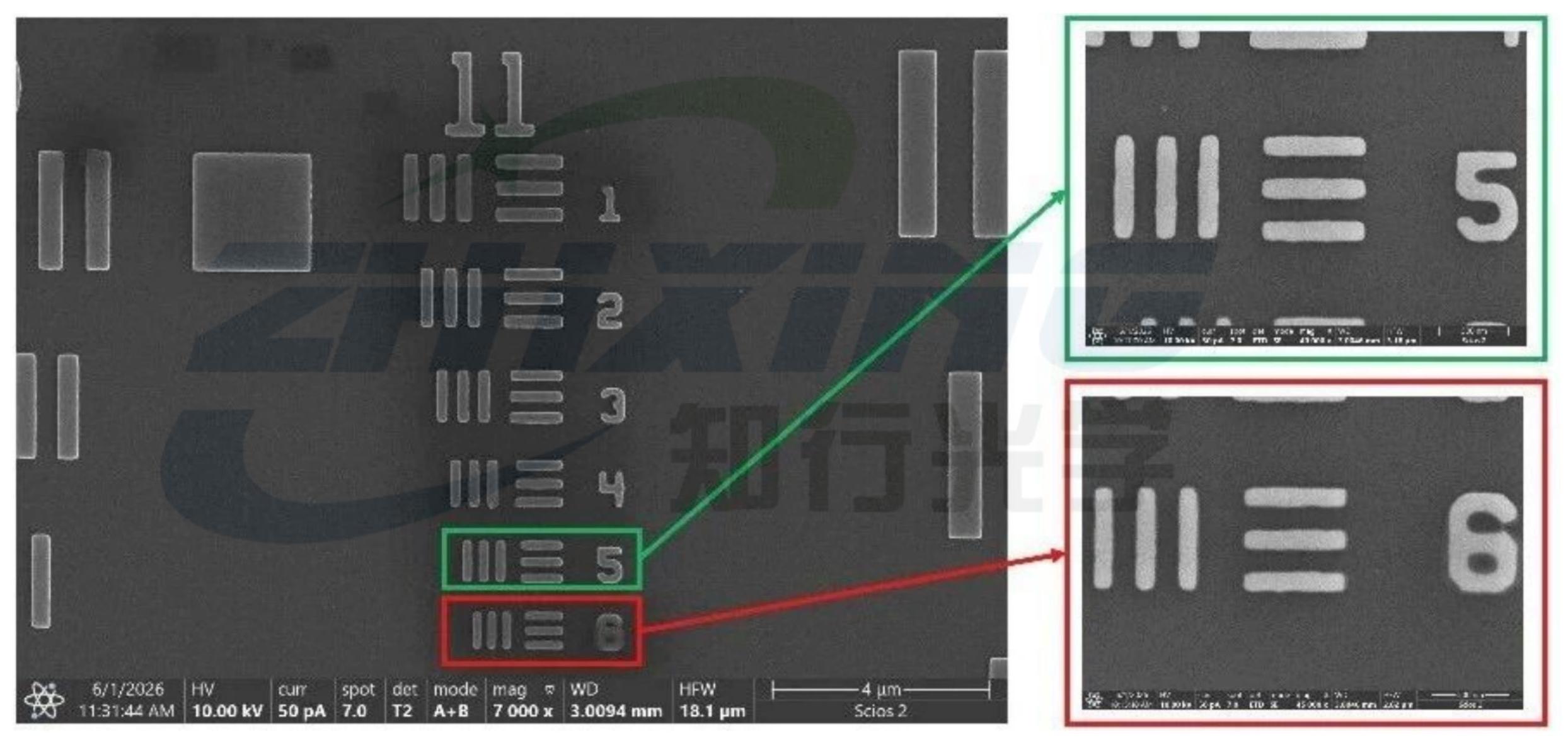

03. USAF Groep 11: De grenzen van 3500 lijnparen uitdagen. Om aan de testbehoeften van lenzen met ultrahoge resolutie te voldoen, heeft Ningbo Zhixing Optics het USAF Group 11 testdoel met ultrahoge resolutie gelanceerd, dat tot 3500 lijnparen/mm ondersteunt. Dit betekent dat de minimale lijnbreedte bijna 140 nm bedraagt. Deze omvang benadert de schaal van de productie van micro-nano-halfgeleiders. De echte uitdaging is niet alleen het ‘creëren’ van het beeld, maar ook het garanderen van voldoende nauwkeurigheid. Dit omvat:
◆ Extreem hoge lijnbreedtecontroleprecisie
◆ Heldere en scherpe randkwaliteit
◆ Stabiele en betrouwbare contrastprestaties
◆ Controle van consistentie van afbeeldingen op volledige pagina.
Omdat: het testdoel zelf nauwkeuriger moet zijn dan de lens die wordt getest, willen de testresultaten zinvol zijn.
04 Waarom zijn hoogwaardige lenzen steeds afhankelijker van de Amerikaanse militaire standaard met 11 sets testdoelen?
Naarmate de lensresolutiemogelijkheden blijven verbeteren, zijn traditionele testdoelen met een lage vergroting niet langer voldoende voor verificatiebehoeften.
Vooral in de volgende toepassingsscenario's: ◆Inspectie van halfgeleiderwafels ◆AOI (geautomatiseerde optische inspectie) ◆Industriële visionsystemen met hoge pixels ◆Microscopische beeldvormingsapparatuur van onderzoekskwaliteit Het vermogen van het systeem om kleinere defecten te identificeren en fijnere structuren te reconstrueren, hangt vaak af van: De resolutie van het systeem onder reële omstandigheden.
Uiterst nauwkeurige Amerikaanse militaire standaard 11-set testdoelen zijn cruciale hulpmiddelen om dit vermogen te verifiëren.
05 Een betrouwbaar testdoel bepaalt de geloofwaardigheid van de test Veel mensen concentreren zich op lenzen, maar zien gemakkelijk de testnormen zelf over het hoofd.
Sterker nog: alleen een voldoende nauwkeurige resolutiegrafiek kan de ultieme prestaties van de lens echt meten.
Ningbo Zhixing Optics is gespecialiseerd in de productie van ultraprecieze micro-/nanostructuren en biedt hoogwaardige:
◆Amerikaanse militaire standaardresolutiekaart ◆Ultrahoge testdoelen voor lijnparen ◆ Uiterst nauwkeurige, op maat gemaakte testpatronen Biedt betrouwbaardere ondersteuning voor resolutieverificatie voor hoogwaardige optische systemen.
Naarmate de lensprestaties hun grenzen naderen, moeten de testnormen ook dienovereenkomstig worden geüpgraded.
De Amerikaanse militaire standaard van 11 sets (3500 lijnparen) testdoelen met ultrahoge resolutie is niet alleen een testinstrument, maar ook een belangrijke verificatiestandaard die ‘theoretische uitmuntendheid’ en ‘helderheid uit de echte wereld’ met elkaar verbindt.
