01 Wat is de USAF 1951-resolutieplaat?
USAF 1951 (United States Air Force 1951 Resolution Target) is een van de meest gebruikte testdoelen met standaardresolutie ter wereld. Het bestaat uit een standaardopstelling van zwarte en witte strepen en wordt gebruikt om de kleinste details te beoordelen die een optisch systeem kan oplossen. Simpel gezegd: hoeveel lijnen een lens duidelijk kan scheiden, vertegenwoordigt het oplossend vermogen ervan.
Veel voorkomende toepassingen zijn onder meer:
◆Lens R&D-verificatie
◆Industriële visietesten
◆Microsysteemevaluatie
◆Optische systeemacceptatie
02 Wat zijn de Groep en het Element in de resolutieraad?

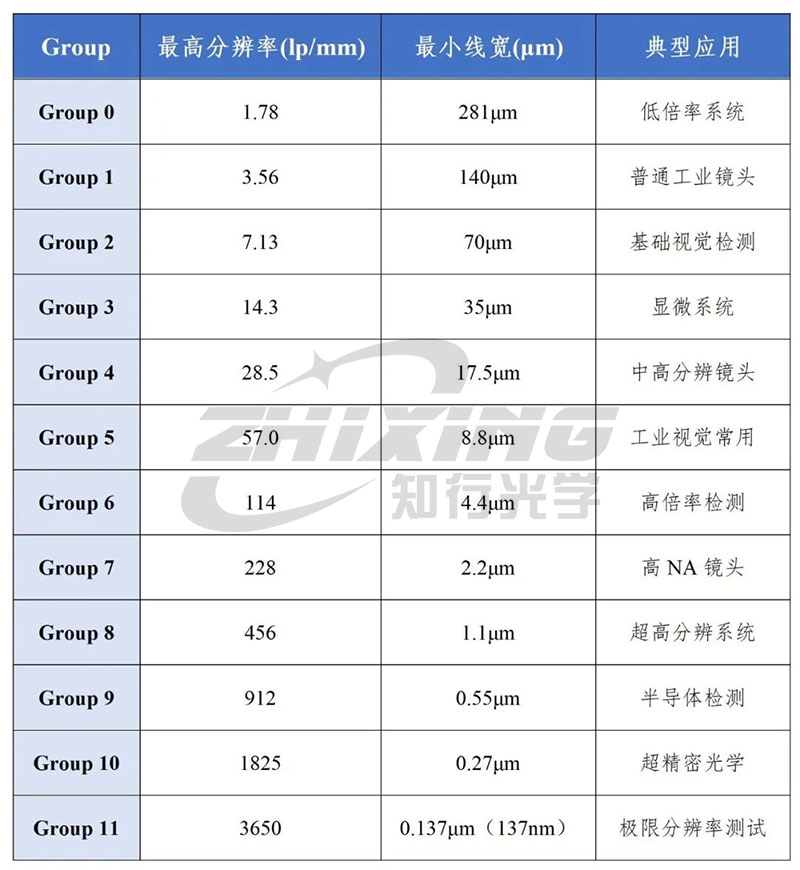

Het patroon van USAF 1951 bestaat uit meerdere groepen en elementen. Elke groep bevat 6 elementen, elk element komt overeen met een andere ruimtelijke frequentie (lp/mm).
Hoe groter het getal: hoe fijner de lijnen en hoe moeilijker de test.
03 Hoe gebruik je USAF 1951 correct?
Stap 1: Zet het testsysteem op
Dit omvat doorgaans:
◆Lichtbron (uniforme verlichting)
◆USAF-resolutieraad
◆Lens wordt getest
◆CCD/CMOS-camera
◆Weergave- en analysesoftware
Basis testpad:
Lichtbron → USAF-resolutiebord → Lens wordt getest → Sensor → Beeldanalyse
Opmerkingen:
◆Zorg voor een uniforme verlichting
◆Nauwkeurige scherpstelling
◆Lijn de optische as zo nauwkeurig mogelijk uit
◆Vermijd systeemtrillingen
Stap 2: Zoek de duidelijkste beeldpositie
Pas de brandpuntsafstand of werkafstand aan om een optimale beeldhelderheid te bereiken.
Dit is de meest cruciale stap die de resultaten beïnvloedt.
Stap 3: Observeer "Kunnen ze nog steeds gescheiden worden?"
Onderzoek de afbeelding:
Welke groep, van welk element zijn de zwart-witte strepen nog duidelijk te onderscheiden?
Beoordelingscriteria:
Duidelijk te onderscheiden zwart-witte strepen
Strepen gemengd, grijs of niet te onderscheiden
Het laatste herkenbare patroon vertegenwoordigt de bovengrens van de systeemresolutie.
04 Hoe omrekenen naar lp/mm?

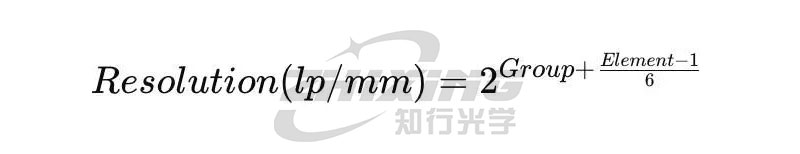

Elke groep/element komt overeen met een vaste ruimtelijke frequentie. Conversieformule:
Bijvoorbeeld:
◆Groep 5, Element 3
◆Komt overeen met ongeveer 20 lp/mm
lp/mm (lijnparen/mm) = Aantal zwarte en witte lijnen dat per millimeter kan worden onderscheiden

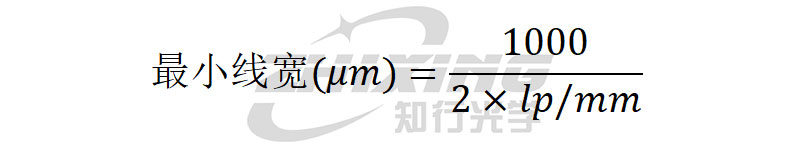

Minimale lijnbreedte = breedte van een enkele zwarte of witte lijn
Relatie tussen de twee:
05 Hoe bepaal je de betrouwbaarheid van testresultaten?

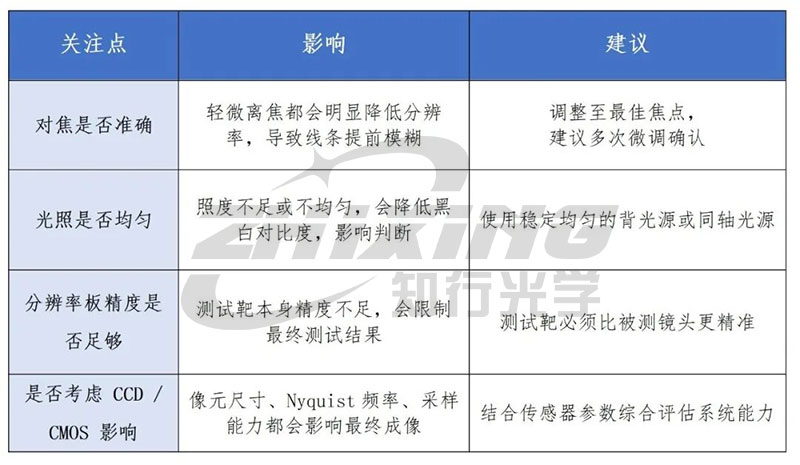

Vaak zijn onnauwkeurige tests niet te wijten aan lensproblemen, maar eerder aan problemen met de testmethodologie.
Aanbevolen lectuur:
06 Wanneer zijn groepen met een hogere resolutie nodig?
Omdat de resolutie van hoogwaardige lenzen steeds beter wordt, zijn traditionele Groep 5 en Groep 6 niet langer voldoende.
Bijvoorbeeld:
◆Halfgeleiderinspectielenzen
◆Microscoopobjectieven met hoge NA
◆AOI-systemen
◆Industriële visie met ultrahoge pixels
Vaak zijn Groep 9 / Groep 10 / Groep 11 nodig om de mogelijkheden van het systeem echt te meten.
Vooral: USAF Group 11 (tot ongeveer 3500 lp/mm)
is een belangrijke standaard geworden voor het testen van lenzen met ultrahoge resolutie.
Conclusie
De USAF 1951-resolutiekaart is klassiek omdat deze eenvoudig, intuïtief en betrouwbaar is.
Het helpt niet alleen te bepalen of een lens "helder ziet", maar helpt ingenieurs ook snel te ontdekken hoe "duidelijk" het systeem precies kan zien. Het kiezen van de juiste resolutiegrafiek en het gebruik van de juiste testmethoden zijn essentieel voor het verkrijgen van echt betrouwbare testresultaten.
