Filmfotomaskers spelen een cruciale rol in de moderne optische productie, halfgeleiderpatronen, PCB-ontwikkeling en verschillende microfabricageprocessen. Ze dienen als zeer nauwkeurige patroondragers, waardoor nauwkeurige, op licht gebaseerde beeldvorming of etsen op verschillende substraten mogelijk is. In dit artikel leg ik uit hoe je eenFilm fotomaskerwerkt, waarom het belangrijk is en uit welke technische parameters onze oplossingen bestaanNingbo Zhixing optische technologie Co., Ltd.betrouwbaar. Een duidelijke structuur, gemakkelijk leesbare taal en professionele diepgang worden overal behouden.

Wat maakt een filmfotomasker tot een cruciaal hulpmiddel bij de vervaardiging van micropatronen?

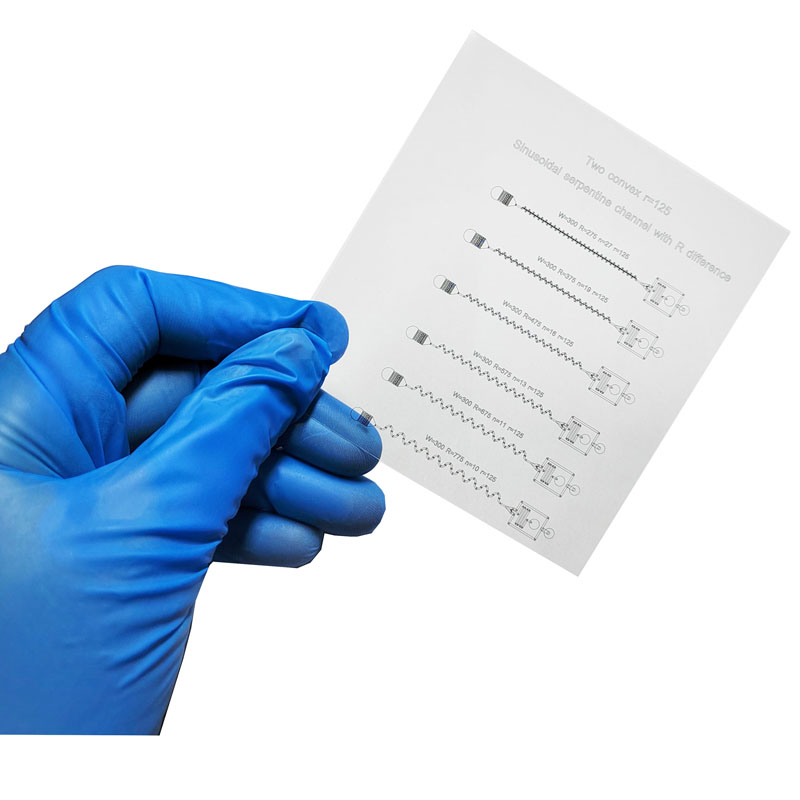

A Film fotomaskeris een fotografische film met patronen met hoge dichtheid die wordt gebruikt om afbeeldingen over te brengen op wafers, glas of PCB-substraten. Het zorgt ervoor dat de beoogde microstructuren scherp, consistent en herhaalbaar blijven. Wanneer licht door het fotomasker gaat, wordt het belichte patroon nauwkeurig gerepliceerd op de onderliggende fotoresistlaag, waardoor massaproductie met hoge nauwkeurigheid mogelijk is.

Het belang ervan groeit naarmate industrieën strengere toleranties, snellere productiecycli en verbeterde micro-beeldkwaliteit eisen.

Hoe verbeteren filmfotomaskers de productienauwkeurigheid en efficiëntie?

Filmfotomaskers verbeteren de nauwkeurigheid, verminderen procesfouten en maken herhaalbare micropatronen mogelijk. Ze worden veel gebruikt in:

• Prototyping van halfgeleiders

• Beeldvorming van PCB-layout

• Microfluïdisch chipontwerp

• Kalibratie van optische instrumenten

• Fijne lijnpatroonoverdracht

• Productie van displaypanelen

Door een uniforme dichtheid, randscherpte en maatnauwkeurigheid te behouden, verminderen ze de patroonvervorming aanzienlijk en verbeteren ze de productieopbrengst.

Wat zijn de belangrijkste specificaties van ons filmfotomasker?

Hieronder staan ​​de kernparameters vanNingbo Zhixing optische technologie Co., Ltd., waardoor professionele kwaliteit wordt gegarandeerd:

Lijst met productspecificaties

• Materiaalsoort:Zilverhalogenide- of polyesterfilm met hoge resolutie

• Oplossing:Beeldvorming tot 20.000 dpi

• Dichtheidsbereik:Dmax 3,5 – 5,0 (aanpasbaar)

• Tolerantie lijnbreedte:±5 μm tot ±10 μm

• Filmdikte:0,10 mm – 0,18 mm

• Patroonnauwkeurigheid:±0,01 mm

• Maximale grootte:Tot 1000×1200 mm

• Oppervlaktebescherming:Antikras- en antistatische coating

• Toepassingsgebieden:Halfgeleider, PCB, micro-optica, precisiebewerking

Technische parametertabel

Deze specificaties bieden precisie op zowel industriële schaal als laboratoriumniveau, waardoor een stabiele output voor verschillende beeldomgevingen wordt gegarandeerd.

Waarom zijn hoogwaardige filmfotomaskers belangrijk voor de productie?

Het gebruik van hoogwaardige filmfotomaskers biedt verschillende voordelen:

• Hoge precisie:Nauwkeurige lijndefinitie voor microstructuren

• Kosteneffectief:Lagere productiekosten vergeleken met glazen fotomaskers

• Flexibel en snel:Snelle doorlooptijd voor prototypes en aangepaste patronen

• Stabiele prestaties:Consistente belichting en verminderde vervorming

• Brede compatibiliteit:Geschikt voor UV-, LED- en laserbelichtingssystemen

Voor industrieën waar microscopische nauwkeurigheid de prestaties bepaalt, is het kiezen van een betrouwbare leverancier van fotomaskers zoalsNingbo Zhixing optische technologie Co., Ltd.essentieel wordt.

Hoe presteren filmfotomaskers tijdens feitelijk gebruik?

Bij gebruik in beeldvormingssystemen zorgt een filmfotomasker voor:

• Scherpe en scherpe randen

• Hoog contrast tijdens belichting

• Stabiele patroonoverdracht, zelfs bij langdurig gebruik

• Laag foutenpercentage bij herhaalde verwerking

De prestaties ervan hebben rechtstreeks invloed op de opbrengst, de circuitfunctionaliteit en de helderheid van de optische componenten.

Veelgestelde vragen over filmfotomasker

1. Wat is een filmfotomasker en hoe wordt het gebruikt?

Een filmfotomasker is een film met een patroon die wordt gebruikt om afbeeldingen of microlijnen over te brengen tijdens belichtingsprocessen. Het werkt door licht in specifieke gebieden te blokkeren of door te laten, waardoor nauwkeurige patroonreplicatie op wafers, printplaten of optische substraten mogelijk wordt.

2. Waarom zou ik een filmfotomasker kiezen in plaats van een glazen fotomasker?

Een filmfotomasker is kosteneffectiever, sneller te produceren en ideaal voor prototyping of productie met gemiddelde nauwkeurigheid. Het biedt een hoge resolutie en uitstekende dichtheid, terwijl het flexibel blijft voor aangepaste ontwerpen.

3. Hoe lang gaat een Film Photomask mee bij dagelijkse productie?

Het hangt af van de gebruiksomstandigheden, maar hoogwaardige fotomaskers van Ningbo Zhixing Optical Technology Co., Ltd. bieden een sterke duurzaamheid, stabiele dimensionale prestaties en minimale krassen, waardoor bruikbaarheid op de lange termijn wordt gegarandeerd.

4. Kan een filmfotomasker zeer fijne lijnpatronen bereiken?

Ja. Met resoluties tot 20.000 dpi en lijnbreedtes van slechts 25 μm biedt een filmfotomasker een uitstekende microlijnprecisie die geschikt is voor veeleisende optische en elektronische toepassingen.

Neem contact met ons op

Voor op maat gemaakte Film Photomask-oplossingen, technisch advies of bulkoffertes kunt u gerust contact opnemencontact Ningbo Zhixing optische technologie Co., Ltd.Ons professionele team zorgt voor een snelle respons, stabiele kwaliteit en betrouwbare samenwerking.
