I. De onzichtbare oppervlaktevormmoordenaar: de onontkoombare ‘projectievervorming’
Bij het bespreken van de precisiecorrectie van CGH (Computational Hologram) verwarren veel collega's gemakkelijk twee concepten: het ene is de geometrische vervorming veroorzaakt door het ontwerp van het optische pad, en het andere is de directe schrijfpositiefout van de lithografieapparatuur zelf. In werkelijkheid zijn dit twee totaal verschillende chauffeurs achter de schermen.
Positiefout bij direct schrijven verwijst naar de fysieke positionele afwijking die wordt veroorzaakt door mechanische beweging of coördinatensteken tijdens graveren op nanoschaal in een lithografiemachine of direct-write-fase met elektronenbundels. Hiermee worden de hardwaremogelijkheden van de productieapparatuur getest.
De vervorming waarop we ons vandaag zullen concentreren, bestaat volledig binnen het optische padontwerp van de CGH.
Bij het inspecteren van asferische of vrije-vormoppervlakken van hoge orde produceert de op het CGH-substraat geprojecteerde straal, vanwege de grote hoek, niet-axiale kenmerken van het optische padontwerp, op natuurlijke wijze een geometrische niet-lineaire uitrekking of compressie vergelijkbaar met een "pretspiegel". Zodra deze ontwerpvervorming bestaat, zal deze "ruimtelijke vervorming" van de diffractieranden op de CGH veroorzaken.
1. De essentie van golffronttransformatie en coördinaattransformatie
De kerntaak van de CGH is het omzetten van de standaard sferische golf (of vlakke golf) die door de interferometer wordt afgegeven, in een golffront dat perfect past bij het asferische oppervlak dat wordt gemeten. Om deze complexe golffronttransformatie te bereiken, wordt een complexe, niet-lineaire mappingrelatie gevormd tussen de individuele pixels op de interferometerdetector en hun werkelijke posities op het gemeten oppervlak.
2. Visuele manifestaties van projectievervorming
Deze niet-lineaire mapping leidt direct tot projectievervorming. Bij technische inspecties manifesteert dit zich visueel als een vervorming van de geometrie van het gemeten onderdeel in de resultaten. Bijvoorbeeld:
◆Een spiegel die eigenlijk rond is, verschijnt als een ellips in de interferometrische testresultaten;
◆Een spiegel die eigenlijk vierkant is, verschijnt in de resultaten als een trapezium.
Kwantitatief voorbeeld: Studies tonen aan dat voor asferische oppervlakken met grote afwijkingen de "vergrotingsafwijking op verschillende radiale posities" veroorzaakt door CGH-beeldvervorming maximaal 2,7:1 kan bereiken! Deze omvang overschrijdt ruimschoots het tolerantiebereik van gewone optische componenten.
3. Fatale negatieve impact op aberratieanalyse
Deze vervorming vervormt niet alleen het oppervlaktebeeld, maar ernstiger: zij transformeert aberraties van lage orde in significante aberraties van hoge orde. Dit betekent dat de door de interferometer verschafte oppervlaktefoutanalyse fundamenteel onjuist is. Het gebruik van deze foutieve gegevens bij het begeleiden van CNC-polijstmachines zal leiden tot onjuiste beslissingen over vormcorrectie.

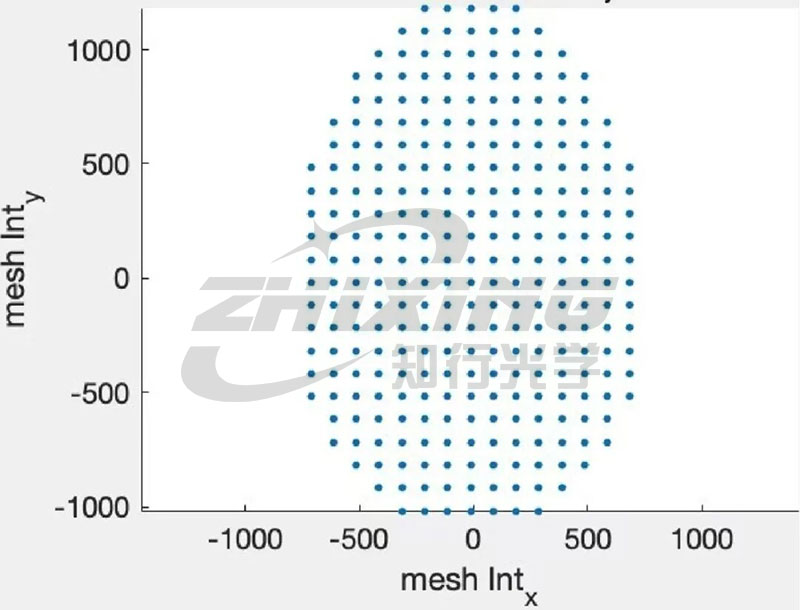

Interferometerdetectie van puntverdeling in een patroon

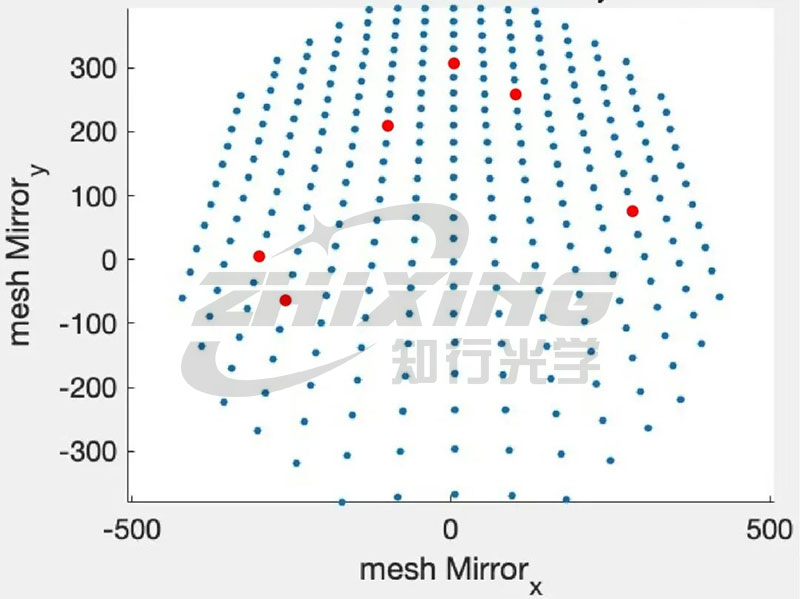

Puntverdeling op het te meten asferische oppervlak
II. Ineffectief polijsten afwijzen: vervormingscorrectie is de enige sleutel tot het overwinnen van knelpunten bij het bewerken van asferische oppervlakken
Bij ultra-precieze productie kan ongecorrigeerde vervorming aan de bron van de inspectie een fatale kettingreactie veroorzaken:
1. Onvermogen om oppervlaktevorm te convergeren: Door de introductie van aberraties van hogere orde wordt de fout van componenten in specifieke frequentiebanden bij elke polijstcyclus groter in plaats van kleiner, wat leidt tot een vicieuze cirkel bij de bewerking.
2. Verspilde machinetijd: CNC-polijstmachines besteden een aanzienlijke hoeveelheid tijd aan het "repareren" van niet-bestaande, vervormde fouten, wat resulteert in een extreem lage machinebezetting.
3. Scherpe opbrengstdaling: Bij asferische oppervlakken met een hoge numerieke apertuur (NA) of complexe vrijevormoppervlakken kunnen zelfs minieme geometrische vervormingen ervoor zorgen dat het gehele optische systeem niet aan de prestatienormen voldoet.
Kortom, CGH-inspectie zonder vervormingscorrectie levert alleen een vervormd beeld van de oppervlaktevorm op. Alleen door rigoureuze vervormingscorrectie, waarbij de niet-lineaire coördinatentransformatie die door fysische principes wordt veroorzaakt, grondig wordt gecorrigeerd, kunnen de door de interferometer gemeten oppervlaktevormgegevens nauwkeurig zijn. Alleen dan kan de werktuigmachine ‘richten en schieten’ en een werkelijk nauwkeurige compensatie bereiken.

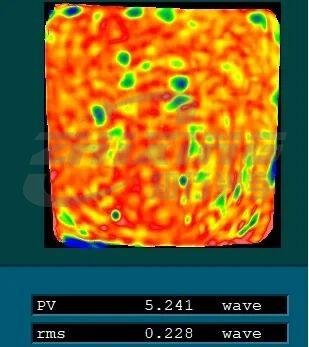

Testgegevens vóór vervormingscorrectie (spiegel is vierkant).

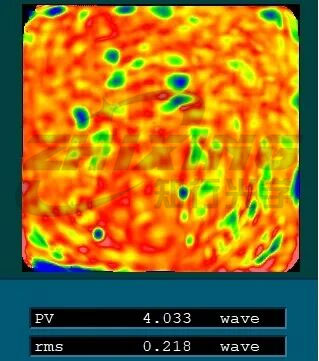

Testgegevens na vervormingscorrectie (spiegel is vierkant).
III. Streven naar absolute precisie en tegelijkertijd streven naar ultieme efficiëntie
In het verleden aarzelden veel optische fabrikanten om vervormingscorrectie te implementeren, omdat traditionele methoden afhankelijk waren van zeer nauwkeurige coördinatenmeetmachines (CMM's) om elke lijn en punt afzonderlijk te meten. Dit vereiste niet alleen aanzienlijke investeringen in apparatuur, maar bracht ook een omslachtig en tijdrovend testproces met zich mee, waarbij secundaire klemming nieuwe positioneringsfouten introduceerde. Om dit pijnpunt in de sector volledig op te lossen, hebben we vooraf markeringen met vaste coördinaten gereserveerd binnen het uitlijningsgebied rond het belangrijkste CGH-gebied, en vervolgens geavanceerde ray tracing-algoritmen gebruikt voor in-situ vervormingscorrectie. Deze upgrade integreert vervormingscorrectie volledig in het dagelijkse inspectieproces:
◆ Elimineert de noodzaak van traditionele CMM's, waardoor complexe offline metingen en opspanfouten worden geëlimineerd;
◆ Directe geometrische reconstructie op basis van ray tracing verbetert de inspectie- en correctie-efficiëntie aanzienlijk en garandeert tegelijkertijd absolute correctienauwkeurigheid, zodat uiterst nauwkeurige asferische oppervlakte-inspectie niet langer een knelpunt vormt voor de productiecapaciteit op de productielijn.

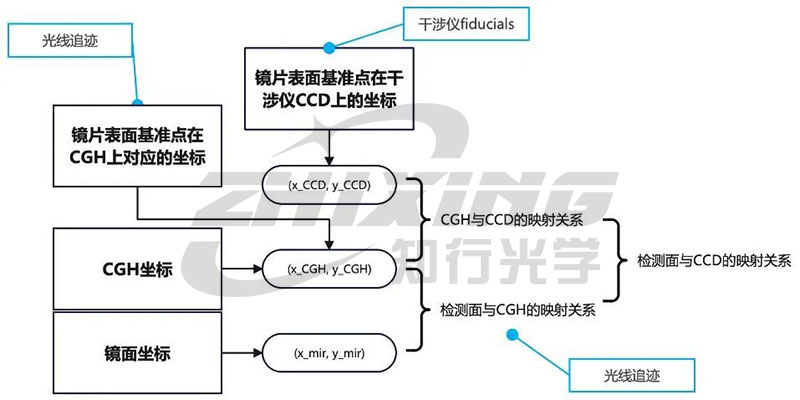

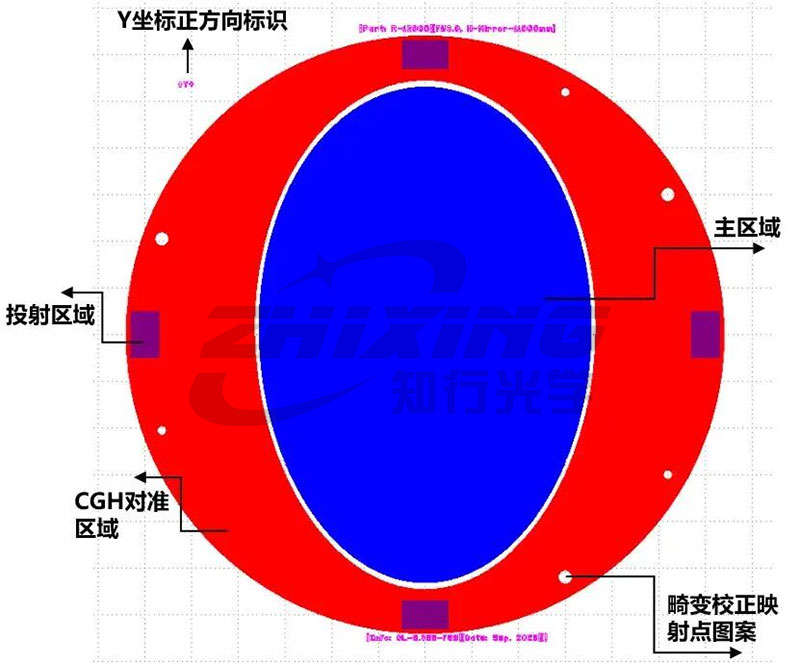

CGH algemeen lay-outdiagram

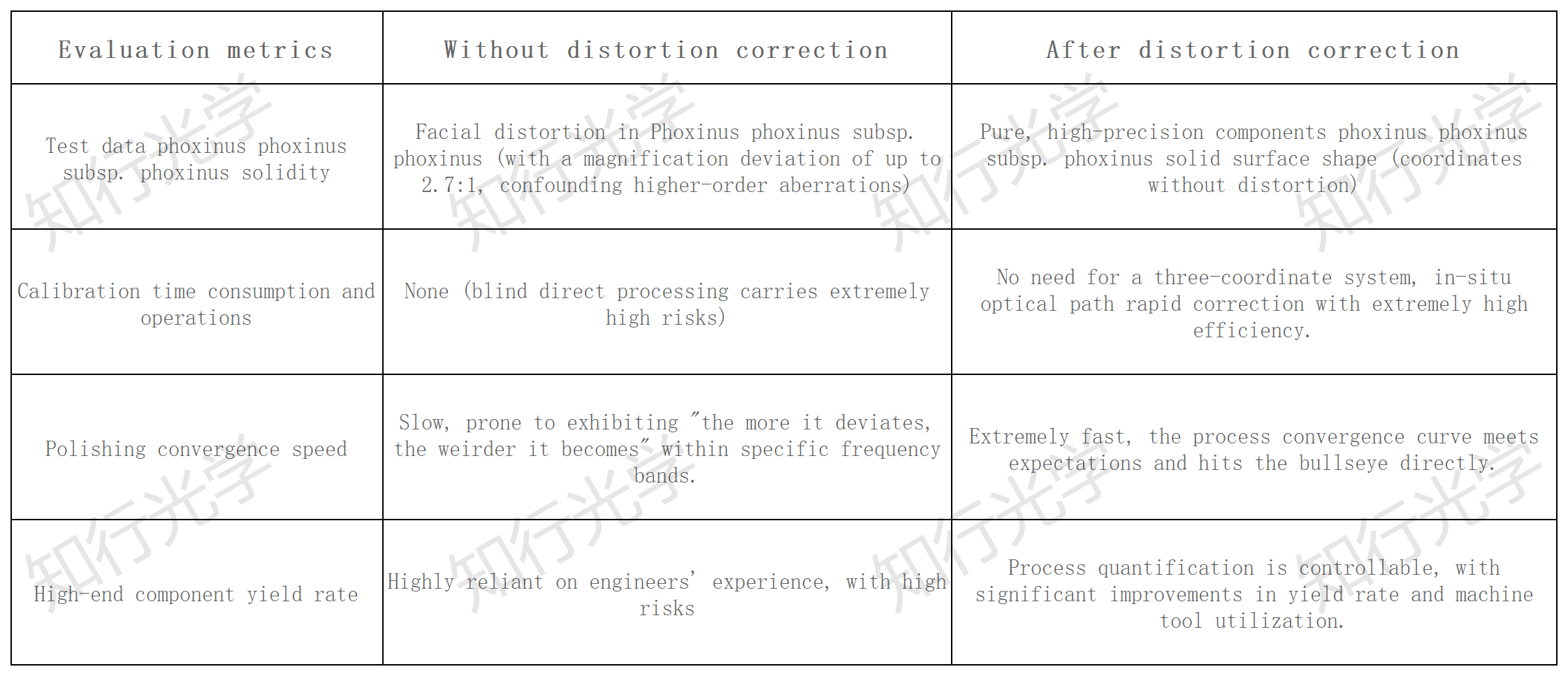

IV. De dubbele strijd tussen efficiëntie en precisie: hoe groot is het verschil tussen wel en niet doen van kalibratie?
V. Kies hoogwaardige CGH's om ervoor te zorgen dat elke polijststap effectief is
De volgende fase van optische precisieproductie gaat over absolute precisie, maar nog belangrijker, over het beheersen van de verspilling en de productie-efficiëntie.
Als uw expert op het gebied van CGH-aanpassing beschikt elke CGH die we leveren niet alleen over patroonkwaliteit op micro-nanoniveau, maar wordt hij ook standaard geleverd met een uiterst nauwkeurige en efficiënte oplossing voor vervormingscorrectie. We gebruiken technologische innovatie om processen te vereenvoudigen en de precisie in uw werkplaats te vergroten.
Verwerp ineffectief polijsten en zeg vaarwel tegen verwerkingsafwijkingen. Laten we echt nauwkeurige en efficiënte "linialen" gebruiken om uw uiterst nauwkeurige optische verwerking te garanderen!
