I. Traditionele inspectie: gevangen tussen ‘testplaten’ en ‘lijnen’
Lange tijd was de inspectie van de oppervlaktevorm van cilindrische lenzen voornamelijk afhankelijk van de volgende traditionele methoden, maar deze zijn steeds meer ontoereikend voor de eisen van de moderne, uiterst nauwkeurige industrie:
1. Testplaatmethode: Deze eeuwenoude methode is gebaseerd op bekwame technici die interferentieranden (de ringen van Newton) waarnemen. Omdat het een contactgebaseerde meting is, krast deze gemakkelijk op het dure lensoppervlak; bovendien kan het monster alleen een kwalitatief oordeel geven, niet in staat zijn om kwantitatieve sub-nanometer digitale oppervlaktevormgegevens te verschaffen, en kan het niet voldoen aan de behoeften van asferische en cilindrische oppervlakken.
2. Contourscannen: een duur 'point-line'-spel en een knelpunt in de efficiëntie
Contact opnemen met contourscannen (representatieve apparatuur: Panasonic UA3P)
Contactloos contourscannen (representatieve apparatuur: LUPHOscan, DUI, Nederland)
Kernpijnpunt: Dure apparatuur, resulterend in buitensporige afschrijvingslasten voor kleine verwerkende fabrikanten.
II. CGH-oplossing: de "perfecte maatstaf" voor het verlagen van de afmetingen
Om de bovenstaande pijnpunten aan te pakken, biedt de Cylindrical CGH (Cylindrical Standard Lens) inspectieoplossing van Zhixing Optics verwerkers een zeer kosteneffectieve optie met de voordelen van hoge precisie, lage kosten en hoge efficiëntie.
1. Detectienauwkeurigheid onder nanometer
De kernlogica van CGH is het gebruik van het principe van holografische diffractie om het standaard golffront (planair of bolvormig) dat door de interferometer wordt uitgezonden nauwkeurig te "draaien" in een cilindrisch golffront dat perfect past bij het gemeten cilindrische oppervlak. Door deze "nulcompensatie"-detectie wordt de oorspronkelijk complexe meting van asferische cilindrische oppervlakken net zo eenvoudig en intuïtief als het inspecteren van een vlakke spiegel. Zhixing Optics kan, door middel van geoptimaliseerde etsprocessen, de productiefouten van CGH zelf tot op nm-niveau beheersen, waardoor klanten ultieme detectienauwkeurigheid krijgen.
2. Full-field array, zeg vaarwel tegen "Blinde mannen en de olifant"
In tegenstelling tot profilometers vindt CGH-inspectie contactloos plaats. Onder het gezichtsveld van de interferometer zijn de algemene oppervlaktevorm van de cilindrische spiegel, lokale defecten en zelfs minieme vervormingen langs de lange as allemaal duidelijk zichtbaar.
3. Snelle afstemming en kostenreductie
De unieke "hybride CGH-verwerkingstechnologie" van Zhixing Optics integreert hoogcontrast uitlijningstekens van het amplitudetype op het CGH-substraat. Dit reduceert het voorheen extreem vervelende interferometer- en CGH-uitlijningsproces naar het tweede niveau. Gecombineerd met onze ontwikkelde snelle inspectiearmaturen bereikt het een handmatige efficiëntie van UPH 60 (60 stuks per uur), waardoor de kosten per geïnspecteerd stuk aanzienlijk worden verlaagd.
III. Eenheid van kennis en actie: diepgewortelde kracht bij inspectie van cilindrische lenzen
Bij Zhixing Optics begrijpen we diepgaand de onderzoeksinspanningen en de industriële waarde achter elke cilindrische lens. Om de laatste kloof van ‘laboratoriumontwerp’ naar ‘industriële massaproductie’ volledig te overbruggen, heeft Zhixing Optics een alomvattende technologische slotgracht op het gebied van cilindrische CGH’s opgezet:
1. Volledige specificatiedekking, waarbij parametergrenzen worden verlegd
Om zich aan te passen aan verschillende behoeften, van micro-nano-optica tot ruimtecamera's met een groot diafragma, heeft Zhixing Optics een gestandaardiseerde bibliotheek met productseries opgezet. We bieden een volledig assortiment substraatformaten, waaronder 2 inch, 3 inch, 4 inch, 6 inch en zelfs 9 inch. In termen van belangrijke optische parameters kan de cilindrische CGH van Zhixing Optics een minimale Fno van 0,7 bereiken, wat gemakkelijk kan voldoen aan de testuitdagingen van asferische cilindrische spiegels met grote numerieke opening en hoge steilheid, waardoor de leemte wordt opgevuld bij het testen van binnenlandse ultrasnelle cilindrische spiegels.
Industrieel nieuw productcertificaat
2. Digitale empowerment: zelfontwikkelde selectietool
Hoe kunt u, geconfronteerd met complexe asferische parameters, snel de best passende CGH vinden? Zhixing Optics heeft een speciale online selectietool voor cilindrische CGH's ontwikkeld. Gebruikers hoeven alleen de kromtestraal en het effectieve diafragma van de lens in te voeren, en binnen enkele seconden wordt een selectieoplossing geboden. Dit verlaagt de communicatiekosten in de vroege stadia van een project aanzienlijk.

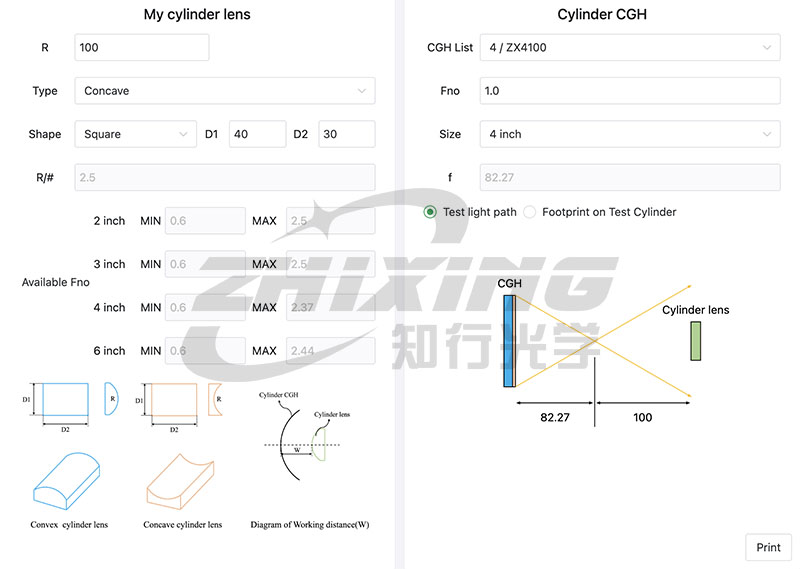

Cilindrische CGH-selectie-interface
3. Levering met gesloten lus: volledig dimensionaal precisiemontage- en aanpassingsbevestigingssysteem
Nauwkeurige metingen zijn gebaseerd op nauwkeurige uitlijning. Voor cilindrische CGH-toepassingen biedt Zhixing Optics niet alleen een "schaal", maar ontwikkelt ook een complete hardware-oplossing:
CGH-specifieke zesdimensionale aanpassingsarmatuur: Deze armatuur beschikt over aanpassingsmogelijkheden op micronniveau met zes vrijheidsgraden (6-DOF), waardoor een nauwkeurige coaxiale uitlijning tussen de CGH en de optische as van de interferometer mogelijk is.

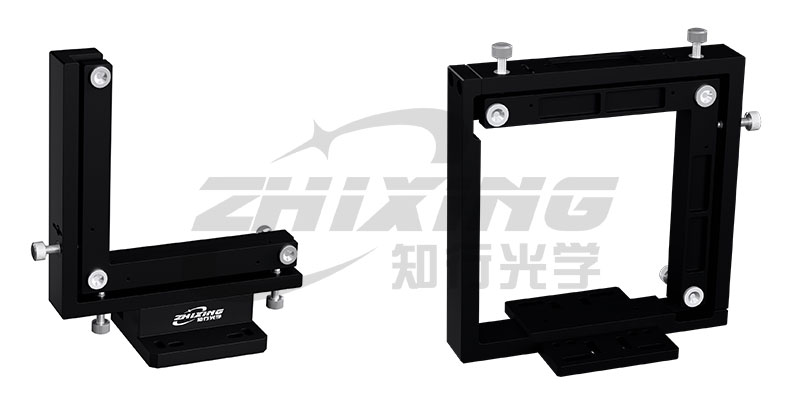

Multidimensionaal verstelframe (145 mm lichthoogte links, 108 mm lichthoogte rechts)
Speciale klembevestiging voor cilindrische lenzen: We hebben een zeer stabiele speciale klem ontworpen voor de speciale geometrie van cilindrische lenzen, waardoor de spanning op de lens tijdens het inspectieproces tot een minimum wordt beperkt en een snelle en herhaalbare positionering wordt ondersteund.

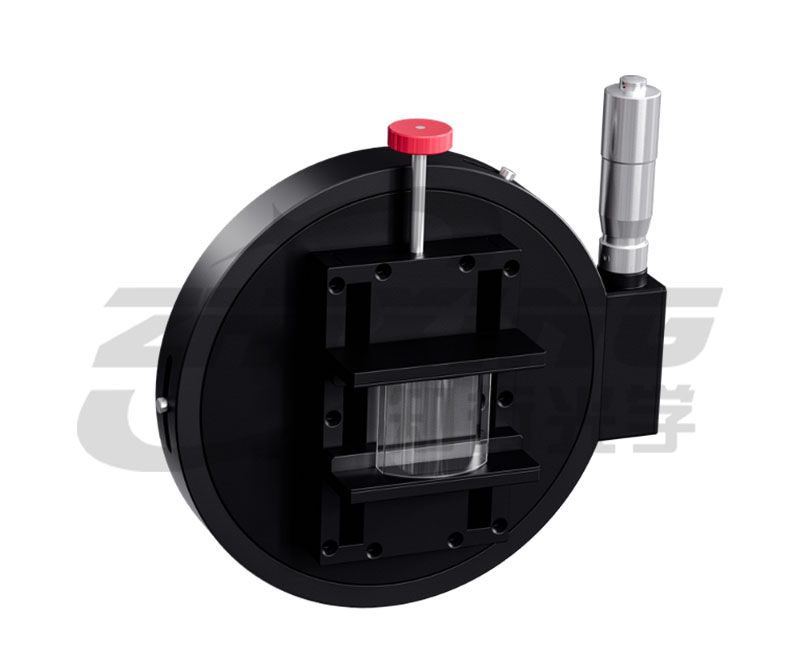

Cilindrische kleminrichting
Zeer efficiënte samenwerking: Gecombineerd met holografische uitlijningsmarkeringen op de CGH, modulariseert en standaardiseert dit gereedschapssysteem het voorheen omslachtige montage- en aanpassingsproces, waardoor een werkelijk snelle ervaring wordt bereikt, van het uitpakken tot de gegevensuitvoer.
Conclusie
Bij Zhixing Optics begrijpen we diep de industriële waarde achter elke precisie cilindrische spiegel. Om het proces van "laboratoriumontwerp" tot "massaproductie" volledig te stroomlijnen, bieden we niet alleen cilindrische CGH's op sub-nanometerniveau, maar maken we ook gebruik van onze zelfontwikkelde selectietools en volwassen optomechanische geïntegreerde oplossingen om een complete gesloten-lusservice te bieden, van oplossingsselectie en uiterst nauwkeurig afstelgereedschap tot hulp bij het opspannen. Zhixing Optics is niet alleen een maker van precisieweegschalen, maar ook uw hoogwaardige partner voor het overwinnen van cilindrische inspectie-uitdagingen, zodat u elk golffront nauwkeurig kunt reproduceren.
Kennis en actie in harmonie, optiek zonder grenzen
Ningbo Zhixing Optics Technology Co., Ltd. – Een leider op het gebied van nauwkeurige holografische inspectie
