Verborgen killer #1: Vervorming van referentieoverdracht – Voorkom strikt “Illegal Pose”-metingen in het uitlijningsgebied. In de technische logica van CGH-testen is de referentieoverdrachtslink extreem rigoureus: golffront van de interferometer → overgebracht naar het CGH-diffractieoppervlak → uiteindelijk overgebracht naar de te testen lens. Dit is een onderling verbonden geometrische keten. Bij de after-salesondersteuning zien we vaak dat in de door klanten ingediende meetgegevens het CGH-uitlijningsgebied gevuld is met dichte interferentieranden. Deze toestand betekent dat de CGH zich niet in de fysieke houding bevindt die door het ontwerp wordt vereist; de referentie is al verkeerd uitgelijnd vanaf de eerste stap (interferometer naar CGH). Alle oppervlaktegegevens die onder deze ‘illegale pose’ worden gemeten, zijn niet alleen volkomen onnauwkeurig, maar ook ernstig misleidend voor latere probleemanalyse, en vertegenwoordigen een zeer rigoureuze technische praktijk.

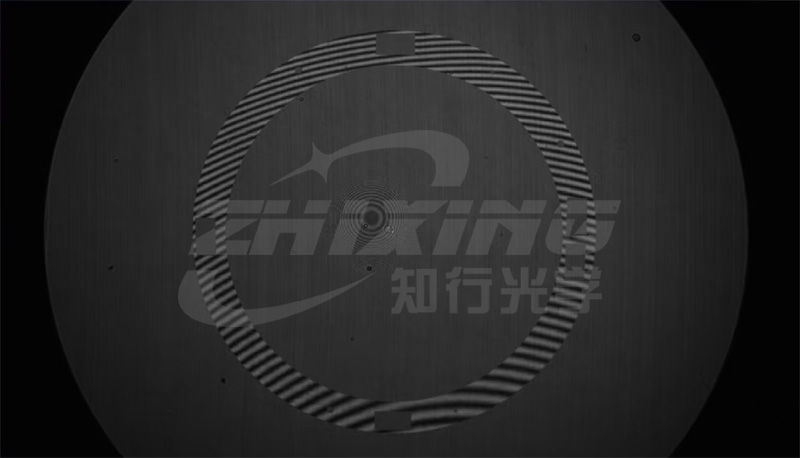

Diagram van een verkeerde uitlijning
Tegenmaatregelen: Geforceerde referentievergrendeling en terugkeer naar "zero-fringe" operationele procedures. Om de authenticiteit en validiteit van meetgegevens te garanderen, moet een operationele mentaliteit met "pose-prioriteit" worden vastgesteld: het uitlijningsgebied is een "commando": het uitlijningsgebied op de CGH is het unieke feedbackpatroon dat de ruimtelijke relatie tussen de interferometer en de CGH waarborgt. De randen in dit gebied moeten worden aangepast naar een ‘nul-rand’-status of zo dun mogelijk door de CGH-houding te verfijnen. Houd u strikt aan de houding in de handleiding: Operators moeten tijdens het instellen en afstellen strikt de initiële houding volgen die in de handleiding is gedefinieerd. Talrijke randen in het uitlijningsgebied geven aan dat de pitch-, azimut- of center-offset van de CGH nog niet nul heeft bereikt; onder deze omstandigheden is het verzamelen van gegevens absoluut verboden. Garandeer het unieke karakter van de fysieke referentie: Alleen wanneer de randen in het uitlijningsgebied onder fysieke limieten tot de dunste toestand zijn teruggebracht, kan worden bewezen dat de CGH zich in de ontworpen standaardmeettoestand bevindt. De op dit moment geregistreerde gegevens weerspiegelen werkelijk de golffrontafwijking die wordt veroorzaakt door de geteste lens.
Hidden Killer Two: Mirror "Force Deformation" - de verwaarloosde bron van astigmatisme. Als het uitlijningsprobleem operationeel is, wijst dit probleem rechtstreeks op het geteste object zelf. Veel asferische spiegels hebben, om lichtgewicht te bereiken of aan specifieke optische ontwerpvereisten te voldoen, vaak een grote aspectverhouding of zijn gemaakt van materialen met een relatief beperkte stijfheid. Wanneer deze spiegels in gereedschap worden vastgehouden of met behulp van specifieke ondersteuningsmethoden worden geplaatst, veroorzaken zwaartekracht en klemspanning direct vervorming van het spiegellichaam. Wat is het resultaat? Astigmatisme. En dit astigmatisme is reëel en fysiek aanwezig; de spiegel is inderdaad in het astigmatisme 'gedrukt'. CGH (Calibrated High-Gross Mirror) detecteert het met een hoge gevoeligheid, maar het probleem ligt niet bij de CGH, noch bij de oppervlakteafwerking van de spiegel, maar bij "hoe je deze spiegel hebt gerepareerd". Veel gevallen van astigmatisme die ter plaatse ‘onmogelijk aan te passen’ zijn, worden feitelijk veroorzaakt door onjuiste ondersteuningsmethoden. Oplossing: twee stappen om de dader te lokaliseren. Concentreer u eerst op de stijfheidsmatching van de spiegel en het gereedschapssysteem. Voor spiegels met een grote aspectverhouding moet aan het ontwerp en de verificatie van de testtools evenveel belang worden gehecht als aan de spiegelproductie zelf. Als u herhaaldelijk regulier astigmatisme meet, controleer dan eerst de tool- en ondersteuningsmethoden. Ten tweede: gebruik een eenvoudige maar uiterst effectieve diagnostische methode om de oorzaak te bevestigen: de roterende CGH-testmethode. Houd de spiegel en het armatuur in dezelfde positie en draai de CGH onder een bepaalde hoek (bijvoorbeeld 90°). Als de richting van het astigmatisme in het interferogram onveranderd blijft, is de CGH zelf niet het probleem; het astigmatisme komt voort uit de spiegel of het armatuur, dus blijf de klemmethode controleren. Als de richting van het astigmatisme synchroon roteert met de CGH, ligt het probleem bij de CGH zelf. Deze test duurt slechts een paar minuten, maar kan de verdenking van het CGH onmiddellijk wegnemen, waardoor het onderzoek zich richt op de werkelijke oorzaak van het probleem, waardoor het een krachtig hulpmiddel is voor diagnose ter plaatse.

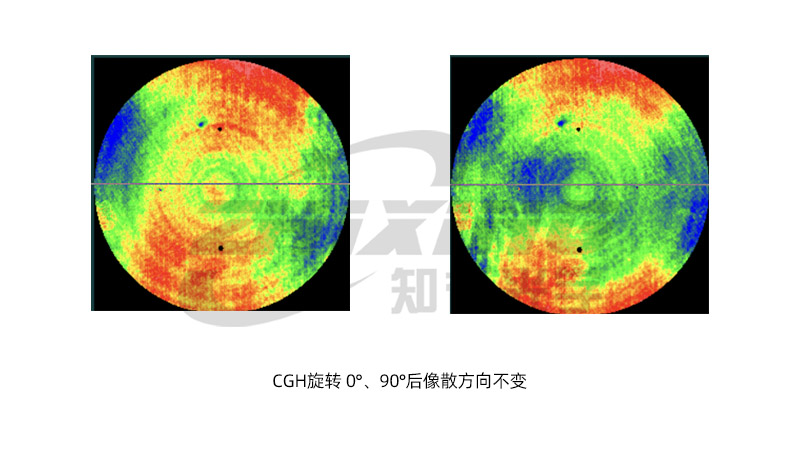

De richting van het astigmatisme blijft onveranderd na het roteren van CGH met 0° en 90°.
Hidden Killer #3: De geteste spiegel was niet schoon – Zelfs de beste testapparatuur is vatbaar voor besmetting. Dit probleem klinkt eenvoudig, maar de kans om gepakt te worden is extreem groot, en zelfs meer ervaren ingenieurs zijn soms gevoeliger voor het maken van deze fout. Tijdens het verwerken, hanteren en vastklemmen verzamelen spiegeloppervlakken onvermijdelijk vingerafdrukken, vet, polijstvloeistofresten, stofdeeltjes en zelfs gecondenseerde vluchtige stoffen uit de lucht. Deze stoffen zijn met het blote oog onzichtbaar onder fluorescerend licht, maar zodra ze het optische pad van de CGH-test binnenkomen, verschijnen ze op het interferogram als gelokaliseerde oppervlakte-"putten" of "uitstulpingen" of kleinschalige, onregelmatige ruis. Oplossing: Stel gestandaardiseerde reinigings- en verificatieprocedures vast. Gebruik 'bijna schoon' niet als beoordelingsnorm. Definieer voor spiegels vóór nauwkeurig testen een duidelijke keuze van het oplosmiddel (bijvoorbeeld ethanol van analytische kwaliteit, aceton), veegmethoden (slepen, rollen) en laatste bevestigingsstappen. Scan indien mogelijk snel verschillende delen van het spiegeloppervlak onder het optische testpad. Als een plaatselijk "defect" verdwijnt of beweegt na het afvegen, is dit geen probleem met de vorm van het oppervlak. Als u deze stap grondig uitvoert, kunt u een aanzienlijke hoeveelheid tijd besparen die u besteedt aan onnodig polijsten. Hidden Killer Four: Diffractie Order Crosstalk – Dat “ongewenste licht” Een CGH is in wezen een diffractief optisch element dat meerdere diffractieorders genereert. De +1-orde wordt gebruikt voor detectie, terwijl de 0e, -1e en zelfs hogere ordes, als ze niet geïsoleerd zijn, in het optische meetpad zullen terechtkomen, waardoor het contrast van interferentieranden wordt verminderd en zelfs valse fase-informatie wordt geïntroduceerd. Dit is in wezen een probleem op ontwerpniveau, maar in het veld manifesteert het zich vaak als ‘wazige randen’, ‘slecht contrast’ en ‘fouten’. De waarde van een goed ontworpen draaggolffrequentie ligt in het netjes scheiden van interfererende diffractie-orden. Oplossing: Als u andere factoren heeft uitgesloten en de randen nog steeds 'wazig' zijn, kunt u het ontwerpschema voor de draaggolffrequentie en het kwantitatieve analyserapport over de scheiding van diffractieorden bevestigen met de CGH-ontwerper. Hidden Killer Five: Onvoldoende thermisch evenwicht – Onnauwkeurige metingen met nieuw gearriveerde spiegels Dit probleem klinkt eenvoudig, maar komt zeer vaak voor. Spiegels worden rechtstreeks uit de verwerkingswerkplaats, de reinigingstank of de opslagkast gehaald en hun temperatuur is nog niet volledig geëquilibreerd met de testomgeving voordat ze op de armatuur worden geplaatst om te testen. Er bestaat een temperatuurgradiënt in de spiegel, en de thermische vervorming van het oppervlak veroorzaakt een voortdurende verandering in de meetresultaten: de gegevens gemeten in de eerste vijf minuten verschillen van de gegevens die tien minuten later worden gemeten; de interferentieranden onmiddellijk na het opstarten en na stabilisatie zijn vrijwel identiek. Soms constateren operators dat de gegevens onjuist zijn en spelen ze met verschillende aanpassingen, maar de spiegel beweegt eigenlijk "uit zichzelf" - hij nadert langzaam het thermisch evenwicht. Oplossing: geef het de tijd. Stel vóór het testen een opslagprotocol bij constante temperatuur op, vooral voor grote of dikke spiegels, omdat de thermische evenwichtstijd veel langer kan zijn dan u intuïtief verwacht. Gebruik indien mogelijk aanvullende temperatuurmeetmethoden om te bevestigen dat de spiegeltemperatuur is gestabiliseerd voordat u met testen begint. Hoe kun je systematisch "de geesten vangen"? Samenvattend: als u tijdens het CGH-testen een fout tegenkomt, overweeg dan om de volgende volgorde te controleren: Is het uitlijningsgebied goed afgesteld? – Als het uitlijningsgebied zeer dichte randen heeft, is de oorspronkelijke basislijn gebrekkig. Wordt de spiegel vervormd door het armatuur? – Controleer de klemmethode; gebruik de roterende CGH-methode om de CGH zelf uit te sluiten voordat u zich op het armatuur of de spiegel concentreert. Is de spiegel schoon? – Maak eerst alle plekken met putjes of uitstulpingen schoon; haast je niet om het te polijsten als het niet schoon is. Is er sprake van overspraak in de diffractieorden? – Vage randen duiden niet noodzakelijkerwijs op onvoldoende lichtintensiteit; er kan strooilicht aanwezig zijn. Is de spiegel thermisch gebalanceerd? – Geef het voldoende tijd om een constante temperatuur te bereiken; overhaast het proces niet. CGH-testen zijn een rigoureuze wetenschap en een nauwgezette technische praktijk. Volg ons voor meer praktische technieken in CGH en asferische oppervlaktetesten. Welke andere vreemde problemen bent u ter plaatse tegengekomen die u gewoon niet goed kon oplossen? Deel gerust uw ervaringen in het opmerkingengedeelte.
