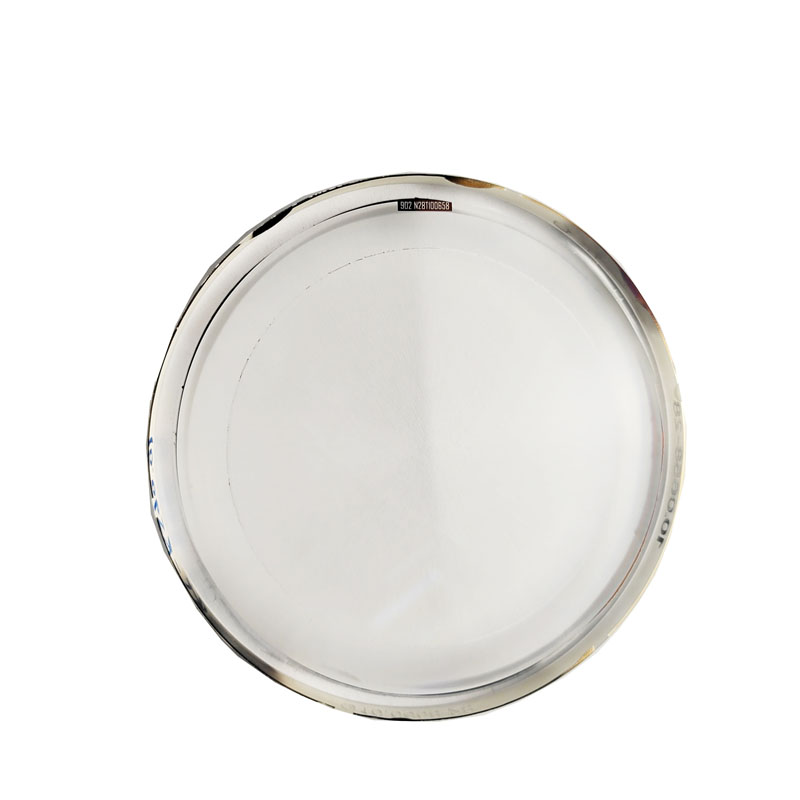

CGH-nulcorrectors(Computer-Generated Hologram Null Correctors) zijn geavanceerde optische testapparaten die worden gebruikt voor het meten en corrigeren van aberraties in optische precisiesystemen, zoals asferische en freeform-lenzen of spiegels. Ze maken gebruik van op diffractie gebaseerde technologie om golffronten te genereren die perfect passen bij de ideale vorm van de te testen optische component, waardoor zeer nauwkeurige nultests mogelijk zijn.
CGH-nulcorrectors werken door gebruik te maken van een door de computer gegenereerd hologram (een nauwkeurig diffractierooster) om een referentiegolffront te produceren. Wanneer laserlicht door de CGH gaat, buigt het af en ontstaat een golffront dat overeenkomt met het omgekeerde van de verwachte aberratie van de testoptiek. Eventuele afwijkingen tussen dit referentiegolffront en het daadwerkelijke golffront dat door het testoppervlak wordt gereflecteerd, worden opgevangen door een detector, zoals een interferometer. Deze afwijkingen worden geanalyseerd om fouten in het optische oppervlak te kwantificeren.
De belangrijkste werkprincipes zijn onder meer:
Wavefront-matching: De CGH genereert een aangepast golffront dat de ideale vorm van de testoptiek ‘teniet doet’, waardoor het gereflecteerde golffront in een vlakke of eenvoudige sferische referentie verandert voor eenvoudige metingen.
Op diffractie gebaseerde kalibratie: Het hologram is ontworpen met precieze patronen die licht in specifieke orden richten, waarbij de eerste diffractievolgorde wordt gebruikt voor het testen.
Fouttoewijzing met hoge resolutie: Interferometrische gegevens bieden gedetailleerde oppervlaktefoutprofielen, waardoor correctief polijsten of uitlijnen mogelijk is.
OnsCGH-nulcorrectorszijn ontworpen voor maximale precisie en compatibiliteit met industriestandaard interferometers. Hieronder vindt u de belangrijkste productparameters:
Belangrijkste kenmerken:
Diffractie-efficiëntie > 35% in de eerste orde
Sub-nanometer golffrontnauwkeurigheid
Compatibel met golflengten van 632,8 nm (HeNe-laser) of 1064 nm (IR-laser)
Op maat ontworpen voor elke specifieke optiek
Materiaal: gesmolten silica of kwartssubstraat
Maatbereik: 25 mm tot 500 mm diameter
Parametertabel:
| Parameter | Specificatie |
|---|---|
| Golffrontnauwkeurigheid | < λ/50 RMS (λ = 632,8 nm) |
| Uitlijningstolerantie | < 10 boogseconden bij kantelen en decenteren |
| Nauwkeurigheid van lijnplaatsing | < 50 nm |
| Lasercompatibiliteit | HeNe-, IR- of zichtbare laserbronnen |
| Bedrijfsafstand | Aanpasbaar van 50 mm tot 2000 mm |
| Oppervlaktekwaliteit | 10-5 krasgraven |
CGH-nulcorrectors zijn essentieel in de lucht- en ruimtevaart-, astronomie- en hoogwaardige beeldvormingsindustrieën voor het valideren van grote telescopen, EUV-lithografie-optica en precisiespiegels. Hun vermogen om complexe optische oppervlakken te testen zonder fysieke nullenzen maakt ze veelzijdig en kosteneffectief.
Onze producten combineren tientallen jaren expertise op het gebied van optische techniek met de modernste productieprocessen voor lithografie. Elke CGH is zorgvuldig ontworpen en geverifieerd om traceerbare nauwkeurigheid en herhaalbare resultaten te garanderen.
Als je erg geïnteresseerd bentNingbo Zhixing optische technologie's producten of heeft u vragen, neem dan gerust contact met ons opneem contact met ons op.
