Onnauwkeurige positionering: een valkuil waarin u gemakkelijk in stilte kunt lijden. Laten we een realistisch scenario bekijken. Je inspecteert een holle asferische spiegel. De CGH is ontworpen, het optische pad is opgezet en er zijn interferentieranden verschenen. Op basis van ervaring verstel je de spiegel iets; de randen zien er goed uit, de PV-waarde is mooi en je haalt opgelucht adem. Maar drie maanden later wordt de spiegel in het systeem geïnstalleerd en is de beeldkwaliteit onder de maat. Na onderzoek blijkt dat de kromtestraal ruim tien micrometer afwijkt van de ontwerpwaarde. Waar lag het probleem? Tijdens inspectie bevond de spiegel zich niet in de theoretische houding. Je dacht dat je het had aangepast aan de 'optimale randen', maar in werkelijkheid gebruikte je pose-afwijking om de fabricagefout in de kromtestraal te compenseren - twee fouten heffen elkaar op, waardoor een op zichzelf consistente maar afwijkende illusie ontstond. Nog verraderlijker is dat als de kromtestraal van de spiegel zelf problematisch is, en je de pose niet nauwkeurig hebt gecontroleerd op de theoretische waarde, de gemeten oppervlaktegegevens een puinhoop worden: het is onmogelijk om te bepalen hoeveel een oppervlaktevormprobleem is en hoeveel een poseprobleem. Hoe voorkom je deze valkuil? Een kijkgaatje. Hoe garandeert een kijkgaatje zijn theoretische houding? In een CGH-inspectiesysteem (Concave Aspherical Mirror) is de kerntaak van de kattenoogstructuur duidelijk: ervoor zorgen dat de te testen spiegel (DUT) en de CGH de theoretische houding behouden. Wat is de theoretische pose? Het is de ruimtelijke relatie die tijdens de ontwerpfase rigoureus wordt berekend: de axiale afstand, kanteling en excentriciteit zijn allemaal duidelijk gedefinieerde ontwerpwaarden. De hele taak van het kattenoog is ervoor te zorgen dat de feitelijk samengestelde pose overeenkomt met deze ontwerpwaarden. Hoe werkt het in de praktijk? Laten we het uitsplitsen aan de hand van een algemeen inspectiescenario. Scenario: De CGH wordt geïnspecteerd en heeft een holografisch uitlijningsgebied. Het licht dat vanuit dit gebied wordt geprojecteerd, vormt, nadat het door de DUT is gereflecteerd, het beeld van een katoog - meestal een heldere, gerichte lichtvlek.

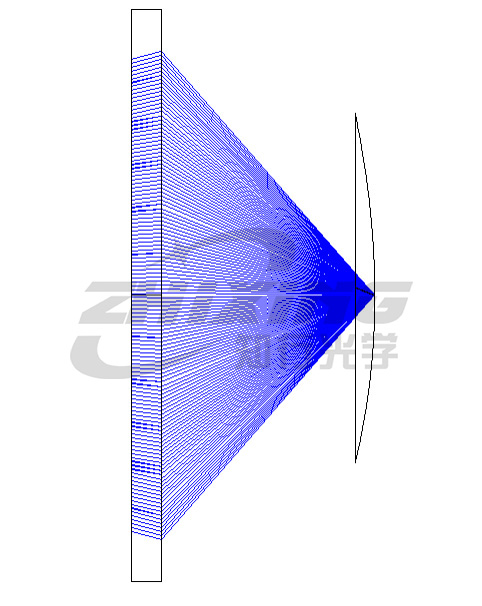

Figuur 1. Optisch pad voor kattenoogdetectie
De bedieningsprocedure is als volgt: 1. Grove afstelling: Monteer de testspiegel en CGH op hun plaats en pas de axiale afstand, kanteling en excentriciteit aan zodat ze dicht bij de theoretische waarden liggen. 2. Fijnafstelling kattenoog: bekijk het beeld van het kattenoog dat op het holografische scherm wordt geprojecteerd. Naarmate de positie en houding van de testspiegel geleidelijk de theoretische waarde naderen, zal het kattenoogbeeld neigen naar een vooraf ingestelde optimale vorm.

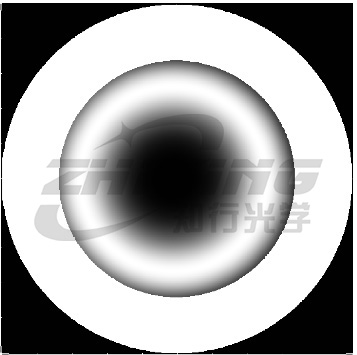

Figuur 2. Afbeelding van het kattenoog als de houding correct is.

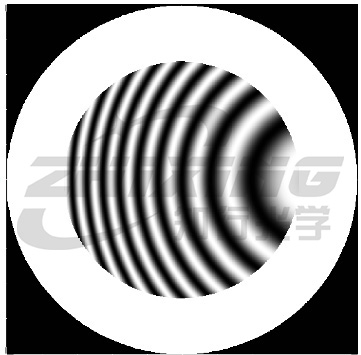

Figuur 3. Afbeelding van het kattenoog met onjuiste houding (axiale afstandsfout en kanteling).
3. Positievergrendeling: zodra het kattenoogbeeld de vooraf ingestelde standaard bereikt, geeft dit aan dat de te testen spiegel zich in de theoretische positie bevindt. Op dit punt zijn alle aanpassingsmechanismen vergrendeld en begint de detectie van de oppervlaktevorm. Het kattenoog fungeert hier in wezen als een zeer gevoelige 'positie-indicator'. Het vertelt u wanneer de positie van de spiegel "op zijn plaats" is. De oppervlaktevormgegevens die worden gemeten nadat deze op zijn plaats zijn geplaatst, zijn de werkelijke prestaties van de spiegel in zijn theoretische positie. Een praktijkvoorbeeld: waar komt sferische aberratie vandaan? Simulatie biedt het antwoord. Nu het principe duidelijk is, gaan we eens kijken naar een echt technisch scenario. Veel buitendienstingenieurs kunnen in dit geval hun mening vinden over het probleemoplossingsproces. Er is een asferische lens en de vorm van het oppervlak wordt eerst gedetecteerd met behulp van een DUI-contactloze profielmeter. De profilometer scant de contouren van de spiegel via een optische sonde en verkrijgt rechtstreeks topografische gegevens van het oppervlak. De gemeten resultaten zijn prima; de oppervlaktevorm ziet er vrij schoon uit.

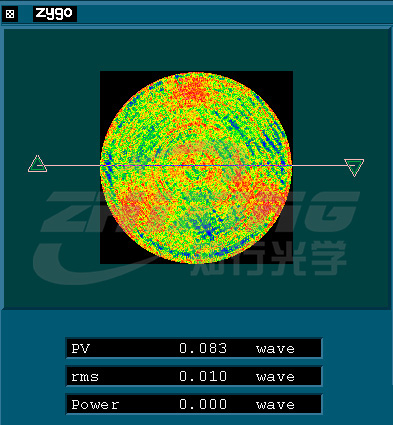

Figuur 4 DUI-testresultaten
Dezelfde lens werd opnieuw getest op het CGH-testsysteem. Het kattenoog was correct uitgelijnd en de pose was vergrendeld op de theoretische waarde. Het resultaat kwam naar voren: een grote sferische aberratie was duidelijk zichtbaar op het gezicht.

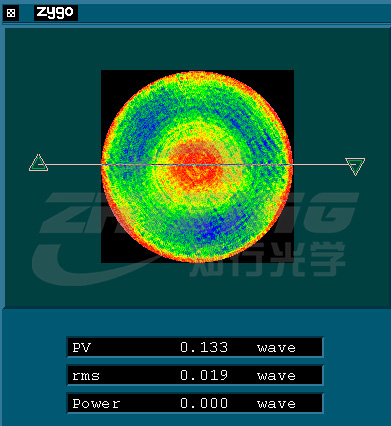

Figuur 5 CGH-testresultaten
Op tafel lagen twee rapporten. DUI zei dat de vorm van het oppervlak prima was, terwijl CGH zei dat er een grote sferische aberratie was. Welke te geloven? Om de bron van deze sferische aberratie te vinden, werd de kromtestraal van de lens gemeten met behulp van DUI. Een contactloze profilometer kan de generatrix rechtstreeks scannen om in de kromtestraal te passen, zonder afhankelijk te zijn van een extern referentiegolffront. De meetresultaten kwamen terug: de gemeten kromtestraal verschilde 112 μm van de theoretische waarde. Vervolgens werd deze kromtestraalafwijking vervangen door het optische simulatiemodel van het CGH-detectiesysteem. Nadat de simulatieresultaten waren verkregen, werden ze vergeleken met de gemeten oppervlaktevormgegevens van CGH; de twee kwamen opmerkelijk goed overeen. Deze grote sferische aberratie was precies het gedrag dat de kromtestraalafwijking onder de theoretische houding zou moeten vertonen.

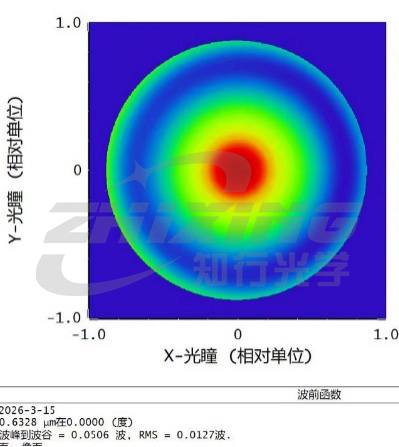

Figuur 6 Simulatieresultaten
De keten is nu gesloten: afwijking van de kromtestraal → Sferische aberratie zou onder de theoretische pose moeten verschijnen → CGH gemeten sferische aberratie komt overeen met de simulatie → CGH-meting is de echte. Waarom vertoonde DUI niet eerder duidelijke sferische aberratie in de oppervlaktevormresultaten? Want wanneer een contactloze profilometer een oppervlak scant, hangt de overeenkomst tussen het meetcoördinatensysteem en de mechanische referentie van de spiegel af van de klemhouding. Als de spiegel niet strikt is vergrendeld onder de theoretische houding, kan de oppervlaktevormcomponent die wordt veroorzaakt door de afwijking van de kromtestraal worden verdund door de verandering in de meethouding, en verder worden afgevlakt bij de gegevensverwerking, waardoor deze uiteindelijk "niet merkbaar" lijkt in het oppervlaktevormrapport. Maar de meting van de kromtestraal liegt niet: de waarde van de kromtestraal gemeten door DUI wijkt af van de theoretische waarde, en deze afwijking is, nadat deze in simulatie is gebracht, exact gelijk aan de sferische aberratie gemeten door CGH. Wat is er zo krachtig aan de combinatie CGH + kattenoog? Het scheidt de oppervlaktevormfout en de kromtestraalfout. Als de pose vaststaat, is een afwijking in de kromtestraal een sferische aberratie die nergens te verbergen is. Bovendien kan deze sferische aberratie worden gereproduceerd door middel van simulatie; deze verschijnt niet uit het niets, maar is een onvermijdelijke manifestatie van de afwijking van de kromtestraal onder de theoretische houding. Wat betekent dit voor frontlijnoperatoren? De garantie van het kattenoog voor een theoretische houding brengt tastbare veranderingen met zich mee bij het testen op locatie:
◆ Bezit is nu gebaseerd op bewijs: de nauwkeurigheid van de plaatsing van de spiegel wordt niet langer beoordeeld op basis van het 'uiterlijk van de strepen'. Het kattenoogbeeld is een kwantitatieve beoordelingsstandaard, onafhankelijk van de strepen.
◆ Gegevens over de oppervlaktevorm zijn betrouwbaar: als de pose vaststaat, is de gemeten oppervlaktevorm de werkelijke oppervlaktevorm van de spiegel zelf. Als de kromtestraal onjuist is, zal de vorm van het oppervlak nauwkeurig de onscherpe toestand weerspiegelen en niet worden verduisterd door de onjuiste houding.
◆ Reproduceerbaar: de standaard van het kattenoogbeeld blijft ongewijzigd, ongeacht de operator. De pose aangepast door Zhang San en Li Si is dezelfde pose.
◆ Wanneer gegevens van verschillende instrumenten conflicteren, is er een duidelijke manier om het probleem op te lossen: CGH heeft een kattenoog dat de houding vergrendelt en de ware oppervlaktevorm onder de theoretische houding meet. Bij andere methoden zijn 'mooie' gegevens mogelijk niet correct als de pose niet strikt is vergrendeld. In dit geval biedt het afzonderlijk meten van de kromtestraal vaak het antwoord. Ten slotte wordt in het CGH-testsysteem golffrontcompensatie het vaakst genoemd: dit garandeert de nauwkeurigheid van de oppervlaktevorm. Golffrontcompensatie berust echter op de aanname dat de stand tussen de geteste spiegel en de CGH (Curve Front Gauge) zich in de theoretisch ontworpen staat bevindt. Het kattenoog fungeert als de ‘stabiliserende kracht’ die de houding vasthoudt. Door de pose te fixeren, wordt de ware vorm van de spiegel onthuld. De kromtestraal is correct of onjuist. Niets is verborgen. En dit is precies wat precisietesten het meest vereisen: authenticiteit.
